Single Split-Klimagerät

Mit Quick Connector System für CLASSIC Line und CLASSIC Line XL

Datum: 16.04.2025

Autor/-in: CONTAINEX Containerhandelsgesellschaft m.b.H. CONTAINEX | Infoblatt Single Split-Klimagerät 16.04.2025

1 Allgemeines

Außengerät REDRING MOX330-12HFN8

Innengerät REDRING MSEPBU-12HRFN8

Folgende Produktoptionen sind im Zusammenhang mit Split-Klimageräten ab Werk verfügbar:

• Single-Splitklimagerät auf Palette geliefert inkl. Vorbereitung am Paneel
• Klimavorbereitung für kundenseitig montiertes Split Klimagerät

Folgende Varianten sind für die oben genannten Ausführungen freigegeben

• Vollpaneel alle CAH
• Bürofensterpaneel CAH 2800 und 2960
• KIGA Fensterpaneel CAH 2800 und 2960

Hinweis: Verwendung von SW60 Paneelen ist nicht zulässig

CONTAINEX Seite 2 von 7 CONTAINEX | Infoblatt Single Split-Klimagerät 16.04.2025

1.1 Montagepositionen:

Die Montage des Split-Klimageräts ist wie folgt eingeschränkt:

• Keine Montage auf Restpaneele oder gekürzte Vollpaneele
• Keine Montage von innen gesehen links von Eck- oder C-Säulen
• Die Klimavorbereitung / Single-Splitklimagerät darf nicht auf der gleichen Position wie der Verteilerkasten montiert werden
• In der Kombination mit REI90 sind ausschließlich Vollpaneele oder Bürofensterpaneele mit der Parapethöhe 870mm zulässig
• Kein SA Zu-/Ablauf am Paneel mit der Klimavorbereitung / Single-Splitklimagerät möglich.

Siehe auch: Zulässige Montagepositionen

2 Technische Daten des mitgelieferten Geräts

Außengerät REDRING MOX330-12HFN8 Innengerät REDRING MSEPBU-12HRFN8

• Kühlleistung (min. - max.) 3,60 kW (1,37 - 4,30)
• SEER 7
• Heizleistung (min. - max.) 3,80 kW (1,00 - 4,38)
• SCOP 4,2
• Nennleistungsaufnahme Kühlen/Heizen 1096 / 1027 W
• Nennbetriebsstrom Kühlen/Heizen 4,76 A
• Luftvolumenstrom Kühlbetrieb max. 530 m³/h
• Schalldruckpegel Innengerät min/max 21 / 37 dB(A)
• Schallleistungspegel Innengerät 56 dB(A)
• Schalldruckpegel Außengerät 55,5 dB(A)
• Kältemittel / GWP R32 / 675
• Kältemittel Grundfüllmenge / CO₂e 0,65 kg / 0,4388 t
• Nachfüllmenge 12 g/m (Gilt ab 6 Meter, da Außengerät bis 5 Meter vorgefüllt)
• Einsatzgrenze Kühlen -10 °C bis 45 °C
• Einsatzgrenze Heizen -10 °C bis 24 °C

Hinweis: Alle Angaben sind Herstellerangaben

Gesetzliche Bestimmungen für die Inbetriebnahme und Wartung von Splitklimageräten sind vom Kunden zu beachten. Der Verkauf hat den Kunden über deren mögliche Existenz zu informieren.

Die Heizfunktion des Single-Splitklimageräts kann einen E-Konvektor nicht ersetzen.

CONTAINEX Seite 3 von 7 CONTAINEX | Infoblatt Single Split-Klimagerät 16.04.2025

Seitens CONTAINEX wird ein zusätzlicher E-Konvektor empfohlen. Bei kundenseitigem Wunsch des Entfalles besteht die Gefahr der Vereisung im Winterbetrieb und ist von Reklamationen ausgeschlossen.

Zusätzliche Dokumente

Installationsanleitung- und Bedienungsanleitung

Bedienungsanleitung der Fernbedienung

3 Auslieferung bei mitgeliefertem Gerät

Bei Lieferung des Single Split-Klimageräts ab Werk, wird das Gerät nicht montiert. Das Gerät wird lose, in Originalverpackung mitgeliefert.

Die komplette Montage des Klimageräts erfolgt ausschließlich vor Ort und muss durch einen fachkundigen Klimatechniker erfolgen.

Dazu sind die vom Hersteller des Klimageräts zur Verfügung gestellten Installations- und Bedienungsanleitung, sowie die ergänzenden Montagehinweise zu beachten.

3.1.1 Auslieferzustand raumseitig / Vorbereitung für Innengerät

Sowohl bei mitgeliefertem Gerät, als auch bei der Lieferung einer Klimavorbereitung für das kundenseitig montierte Gerät, werden Kabelkanäle sowie Montagepositionen für das Innengerät vorbereitet.

CONTAINEX Seite 4 von 7 CONTAINEX | Infoblatt Single Split-Klimagerät

16.04.2025

Abbildung 1: Bsp. Vollpaneel (ohne Konsole, Klima Innengerät direkt am Paneel montiert)

Abbildung 2: Bsp. Fensterpaneel, Montage Innengerät mittels Konsolen und Montageplatte

3.1.2 Auslieferzustand Außenseite / Vorbereitung für Außengerät

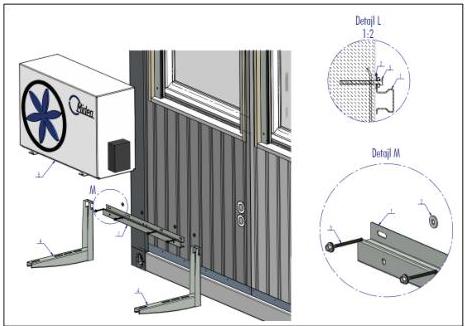

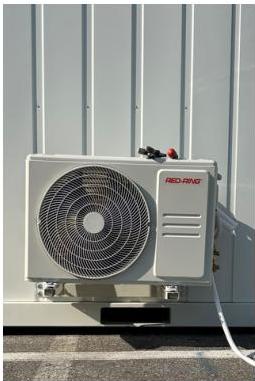

Abbildung 3: Bsp. Bürofensterpaneel (PIR) inkl. Montage des mitgelieferten Geräts

Hinweis: Bei Lieferung einer Klimavorbereitung (ohne mitgeliefertem Gerät) werden keine Konsolen für die Befestigung des Außengeräts mitgeliefert!

4 Auslieferzustand bei Klimavorbereitung ohne mitgeliefertem Gerät

Bei Auslieferung der Option Klimavorbereitung (ohne mitgeliefertem Gerät) werden innenseitig die Vorbereitungen gemäß Abbildung 1 und Abbildung 2 inkl. Durchbrüche verbaut.

Außenseitig werden Paneelverstärkungen verbaut. Die Konsolen für die Montage des Außengeräts werden nicht mitgeliefert.

CONTAINEX

Seite 5 von 7 CONTAINEX | Infoblatt Single Split-Klimagerät 16.04.2025

5 Hinweis für Transpack Container

Wandverstärkungen und Durchbrüche werden im Paneel vorbereitet.

Die zusätzlichen Paneelverstärkungen auf der Außenseite bei MW Paneelen (für mitgeliefertes Gerät) sowie Kabelkanäle und Montageplatte werden im bei Transpack nicht montiert, sondern im Paket beigelegt und mitgeliefert.

6 Zeichensymbolik

Folgende einheitliche Zeichensymbolik wird verwendet:

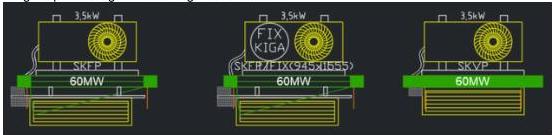

Single Split-Klimagerät inkl. mitgeliefertem Gerät:

Klimavorbereitung (ohne mitgeliefertem Gerät):

7 Ersatzteile

Folgende Ersatzteile sind angelegt und dem Ersatzteilkatalog zu entnehmen:

Single-Splitklimagerät

• Singlesplit Außengerät REDRING MOX330-12HFN8 ohne Konsole/Montagemat.
• Singlesplit Innengerät REDRING MSEPBU-12HRFN8 ohne Konsole/Montagemat.
• Verbindungsleitungen Split Innen-/Außengerät

Montageset für Außengerät

• Montageset für Split Klima Außengerät MW Paneele
• Montageset für Split Klima Außengerät PU/PIR/SW Paneele

CONTAINEX Seite 6 von 7 CONTAINEX | Infoblatt Single Split-Klimagerät 16.04.2025

Montageset für Innengerät

• Montageset f. Konsole Innen über KIGA Fenster Split Klima
• Montageset f. Konsole Innen über Bürofenster Split Klima
