Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

8

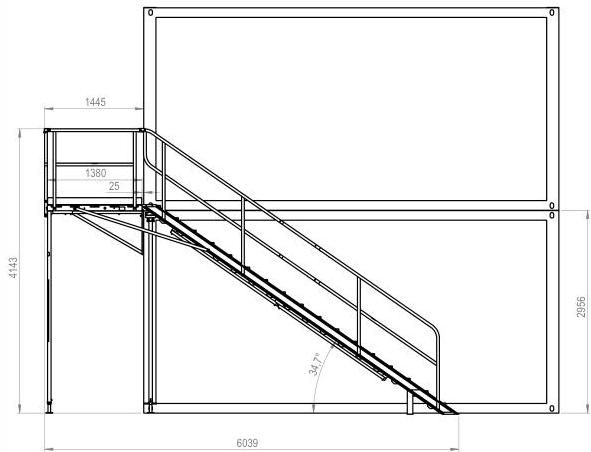

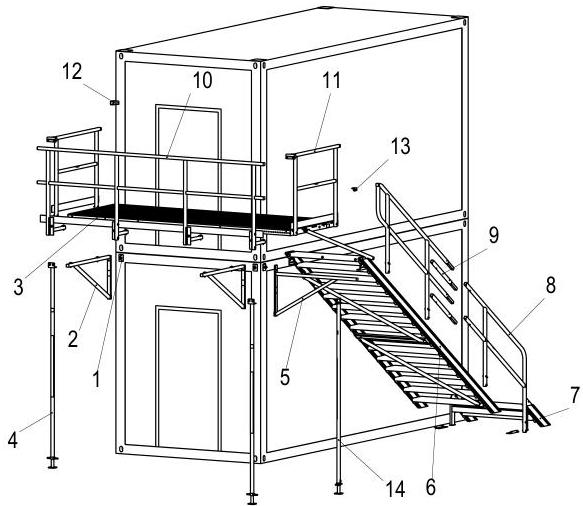

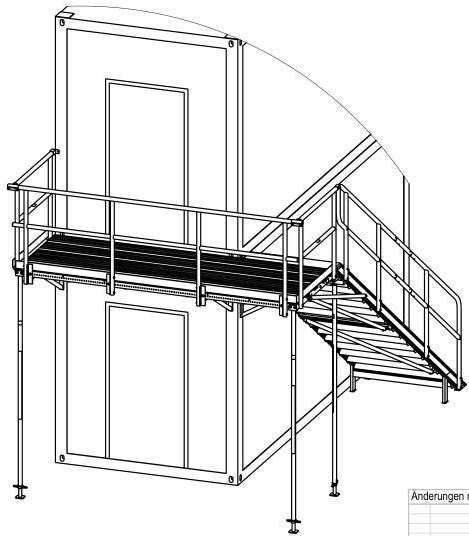

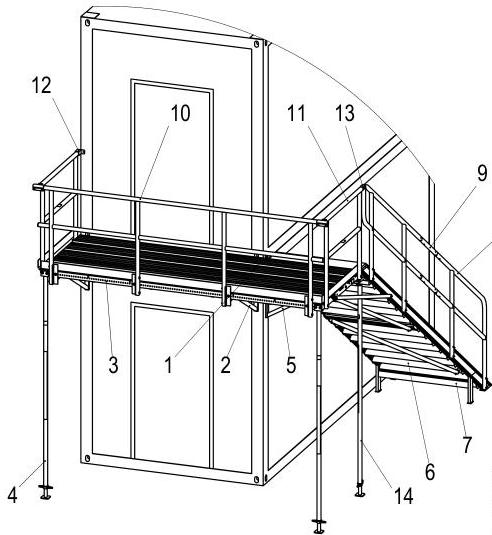

POSStckArtikel-Nr.BenennungGewicht
132-760230Konsolenbefestigung Bürocontainer0,632 kg
222-760972Konsole Laufsteg; BL 1,38m4,569 kg
312-760953Laufsteg; 3,75x1,38m77,845 kg
422-760464Stütze 3 Typ A; 2,75-3,15m7,787 kg
512-760973Konsole Treppe; BT 1,2m; 34,7°5,113 kg
612-760916Treppe, 15-stufig, 1,2m 34,7°80,628 kg
712-760985Zusatztritt 2-stufig, 1,20m, HC 2,96m13,985 kg
812-760929Treppengeländer14,534 kg
912-760929-05Treppengeländerverlängerung; HC 2,96m1,598 kg
1012-760956Geländer Laufsteg; LL 3,75m, 1,1m hoch16,851 kg
1122-760983Geländer Stirnseite 1,38m7,348 kg
1212-761007Geländerbefestigung für Stirnseitengeländer0,078 kg
1313-760614Geländerverbinder kompl.0,074 kg
1412-761022Stütze Treppenkonsole 2 CTST7,483 kg

Änderungen nur im CAD vornehmen

IndexÄnderungDatumName
1:30Erstellt
FreigegebenDatum
25.01.16Name
FOR
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 · D-68161 LindenbergZeichnungsnr.:CTST-3-411-221Index
0Blatt / Blätter
1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

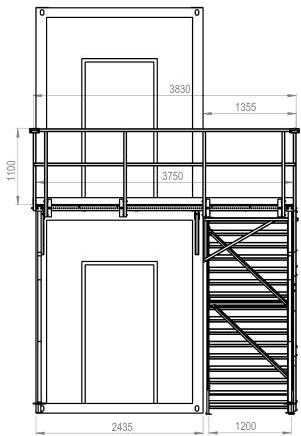

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 258.409 kg
Rohmaterial: Werkstoff: WS-Norm:Format A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:30Erstellt
FreigegebenDatum
25.01.16
MAUDERER
Mauderer Alutechnik GmbH
Goßholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-3-411-221Index 0Blatt / Blätter
2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 258.409 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35Erstellt
FreigegebenDatum
25.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-411-221Index 0Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 258.409 kg
Rohmaterial:
Werkstoff:
WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35ErstelltDatum
25.01.16
Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Golßholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-3-411-221Index
0Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

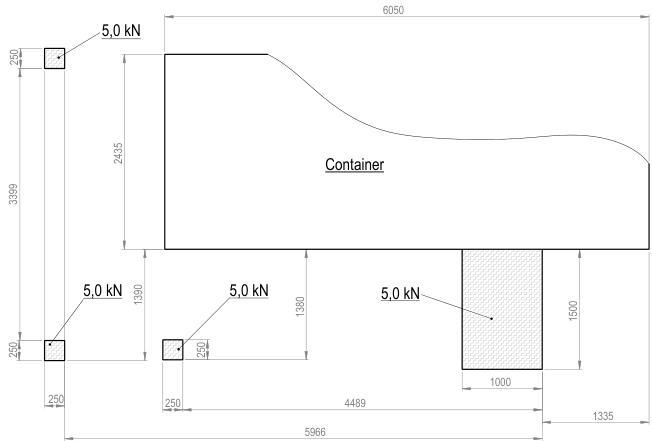

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 258,409 kgFormat A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:35ErstelltDatum 25.01.16Name FORBenennung
Aufgangsmodul
Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-3-411-221Index 0Blatt / Blätter 5/5
