Infoblatt Hep₂O - System für Druckreduzierventil

Containerart : SA

Hep2o - System für Druckreduzierventil ( 20' SA-Ctr.)

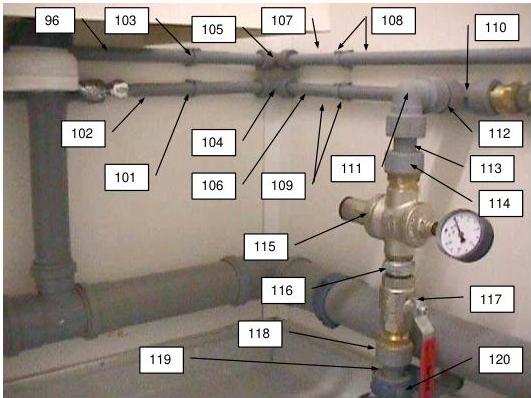

Position	Bezeichnung
102	Rohr DM 20 mm
103	Clip DM 20 mm
104	Winkel 90 Grad
105	Winkel 90 Grad
106	Rohr DM 20 mm
107	Rohr DM 20 mm
108	Clip und Tragschale DM 20 mm
109	Clip und Tragschale DM 20 mm
110	T-Stück 25 x 25 x 20
111	Winkel 90 Grad
112	Rohr DM 25 mm
113	Rohr DM 25 mm
114	Übergangsmuffe 25 x 1"
115	Druckreduzierventil
116	Doppelnippel

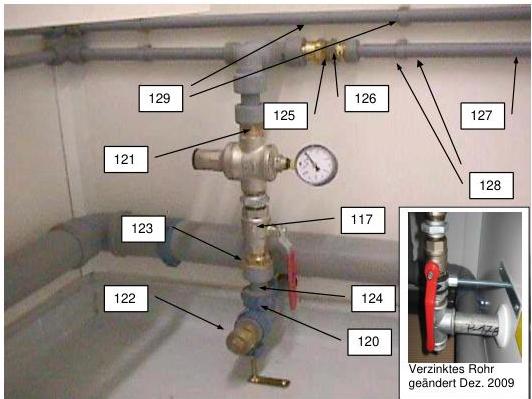

Position	Bezeichnung
---	---
117	Absperrventil (Kugelhahn)
118	Übergangsmuffe 25 x 1"
119	Rohr DM 25 mm
120	T-Stück 25 x 25 x 25
121	Übergangssteckmuffe 25 x 1"
122	Pfropfen 1"
123	Übergangsmuffe 25 x 1"
124	Rohr DM 25 mm
125	Doppelnippel 1 x 3/4"
126	Übergangssteckmuffe 20 x 3/4"

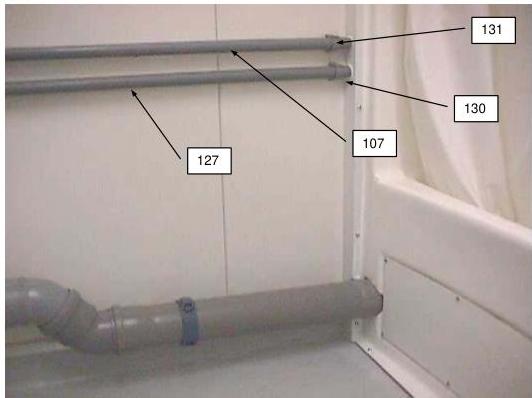

127	Rohr DM 20 mm
128	Clip und Tragschale DM 20 mm
129	Clip und Tragschale DM 20 mm
130	Clip DM 20 mm
131	Clip DM 20 mm
