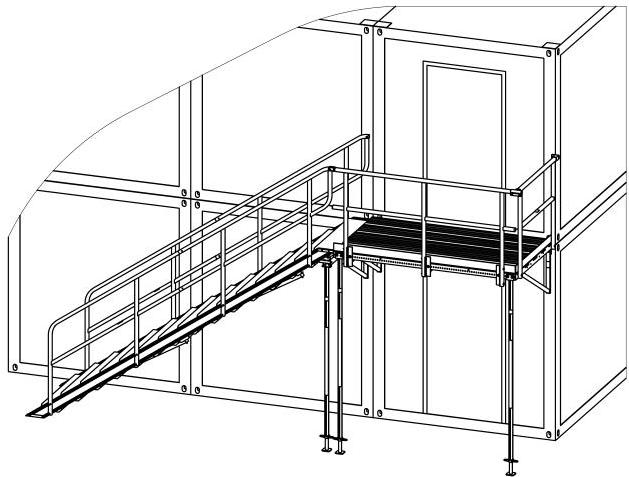

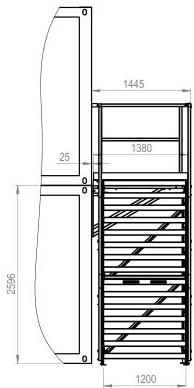

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

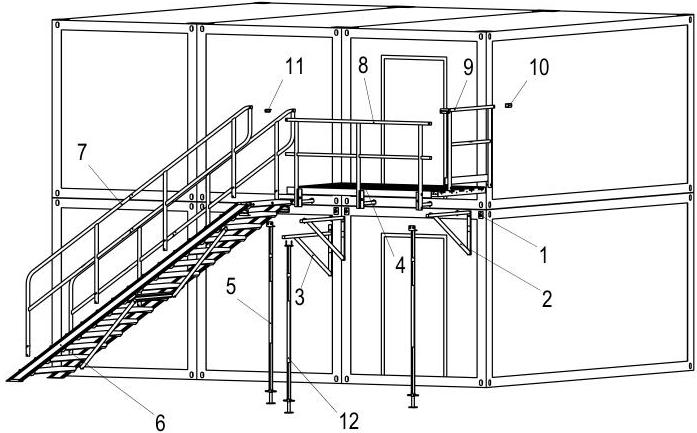

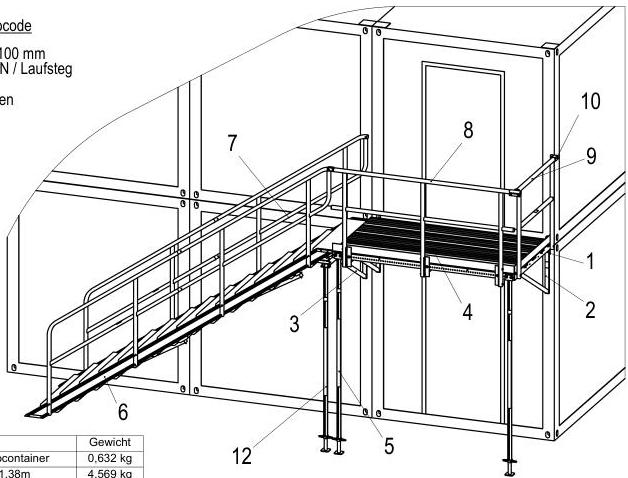

POSStckArtikel-Nr.BenennungGewicht
132-760230Konsolenbefestigung Bürocontainer0,632 kg
222-760972Konsole Laufsteg; BL 1,38m4,569 kg
312-760973Konsole Treppe; BT 1,2m; 34,7°5,113 kg
412-760955Laufsteg; 2,43x1,38m34,360 kg
522-760318Stütze 2 Typ A; 2,45-2,85m5,596 kg
612-760916Treppe geschraubt; 15-stufig, BT 1,2m 34,7°87,074 kg
722-760929Treppengeländer14,205 kg
812-760613Geländer 2,43m 1,10m hoch9,346 kg
912-760983Geländer Stirnseite 1,38m7,348 kg
1012-761007Geländerbefestigung für Stirnseitengeländer0,078 kg
1113-760614Geländerverbinder kompl.0,074 kg
1212-761019Stütze Treppenkonsole 1 CTST5,392 kg

Änderungen nur im CAD vornehmen

Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 198,828 kgFormat: A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:35ErstelltDatum 22.01.16Name FORBenennung: Aufgangsmodul
Freigegeben
MAUDERER Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-1-111-221Index 0Blatt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 198,828 kg
Rohmaterial: Werkstoff: WS-Norm:Format A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35Erstellt
FreigegebenDatum
22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-1-111-221Index 0Blatt / Blätter
2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 198,828 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35ErstelltDatum
22.01.16
Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-1-111-221Index
0Blatt / Blätter
3/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 198,828 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul
1:35Erstellt
FreigegebenDatum
22.01.16
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-1-111-221Index
0Blatt / Blätter
4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

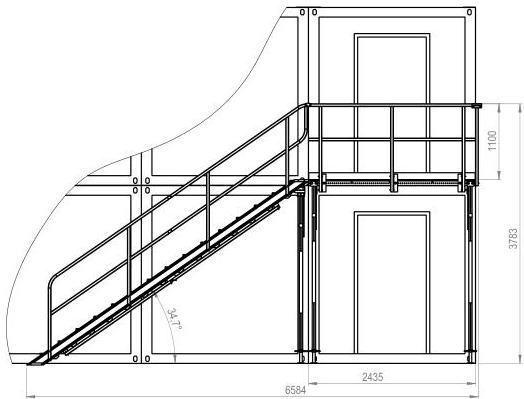

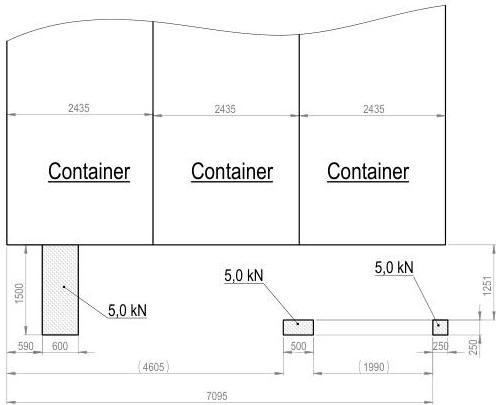

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 198,828 kgFormat: A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:40Erstellt22.01.16FORMBemennung
FreigegebenAufgangsmodul
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-1-111-221Index 0Blatt / Blätter 5/5
