CT-4-211-221~0.PDF

5/11/2026

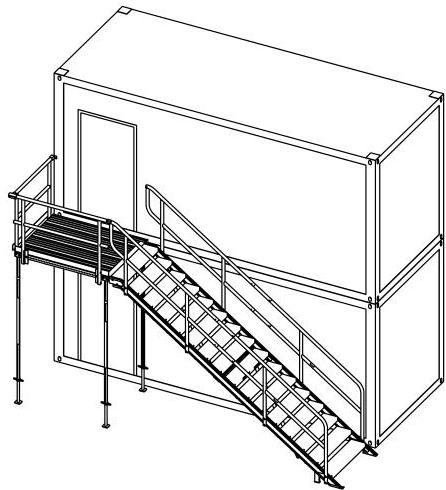

Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

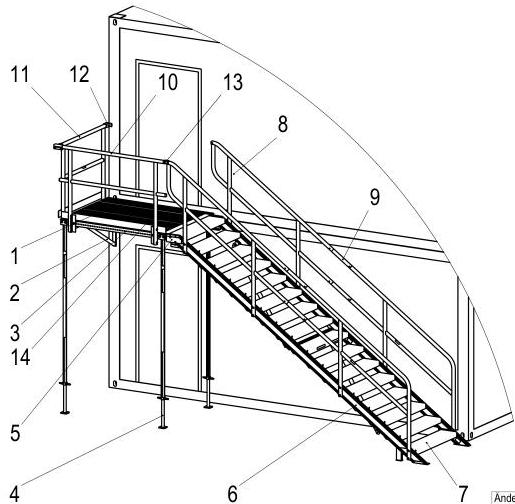

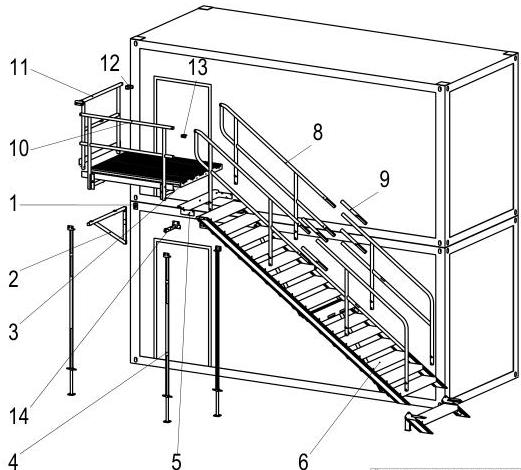

POS	Stck	Artikel-Nr.	Benennung	Gewicht
1	1	2-760230	Konsolenbefestigung Bürocontainer	0,632 kg
2	1	2-760972	Konsole Laufsteg; BL 1,38m	4,569 kg
3	1	2-760947	Laufsteg, 1,78x1,38m	26,983 kg
4	3	2-760318	Stütze 2A**	4,924 kg
5	1	3-760664	Treppenauflagewinkel 1,2m	9,105 kg
6	1	2-760916	Treppe, 15-stufig, 1,2m 34,7°	80,628 kg
7	1	2-760918	Zusatzritt 1-stufig; BT 1,20m; HC 2,8m	8,729 kg
8	2	2-760929	Treppengeländer	14,534 kg
9	2	2-760929-03	Treppengeländerverlängerung, HC 2,8m	1,158 kg
10	1	2-760936	Geländer 1,78m	7,304 kg
11	1	2-760983	Geländer Stirnseite 1,38m	7,348 kg
12	1	2-761007	Geländerbefestigung für Stirnseitengeländer	0,078 kg
13	1	3-760614	Geländerverbinder kompl.	0,074 kg
14	1	2-760290	Containeranbindung, Containerrahmen	1,121 kg

Änderungen nur im CAD vornehmen

				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Format: A3	Sprache: de Einheit: mm

			Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name	Benennung: Aufgangsmodul
1:35	Erstellt	05.02.15	SDE
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 Lindenberg				Zeichnungsnr.: CT-4-211-221	Index 0	Blatt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereintragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 200.409 kg
Rohmaterial: Werkstoff: WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:40	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-211-221
Index 0
Blatt / Blätter 2/5
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 200,409 kg
Rohmaterial: Werkstoff: WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Benennung
Aufgangsmodul
1:40	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-211-221	Index
0	Blatt / Blätter
3/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Änderungen nur im CAD vornehmen
					Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 200.409 kg
Rohmaterial:
Werkstoff:
WS-Norm:	Format: A3	Sprache: de
Einheit: mm


Index	Änderung		Datum	Name	Bemerkung	Aufgangsmodul
1:30	Erstellt		05.02.15	SDE
	Freigegeben				Zeichnungsnr.: CT-4-211-221		Index 0	Blatt / Blätter 4/5
MAUDERER
Mauderer Alutechnik GmbH
Golsholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweiterhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patentierteilung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

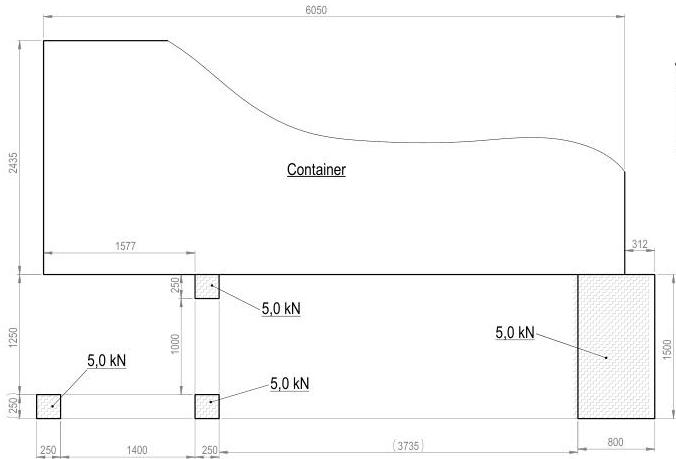

Fundamentplan

Änderungen nur im CAD vornehmen
				Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mK	Gewicht: 200,409 kg	Format A3	Sprache: de Einheit: mm

					Rohmaterial: Werkstoff: WS-Norm:

Index	Änderung	Datum	Name	Benennung
Aufgangsmodul
1:30	Erstellt	Datum 05.02.15
	Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg					Zeichnungsnr.: CT-4-211-221		Index 0	Blatt / Blätter 5/5
