Bodenebene Dusche
2021-01-11
Bodenebene Dusche
Seite 1 von 5 Seite 2 von 5
1 Allgemeines
Einbauregeln
- Positionierung ausschließlich in der Container Ecke
- Nur bei Bodendämmung 100mm MW oder 100mm PU
- Beim 10' keine Staplertaschen möglich
- Keine Unterfütterung möglich
- Nur bei PU60 oder PIR110 Paneele möglich
- Der Container mit der Dusche darf nur im EG stehen.
Link: Regelschnitt Skizze

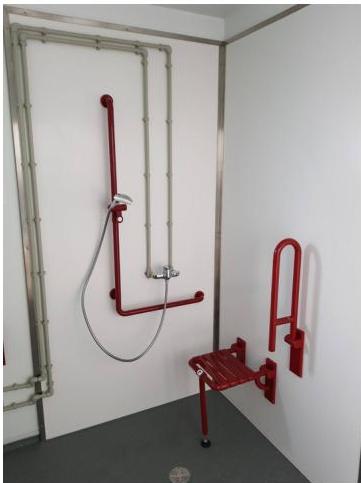

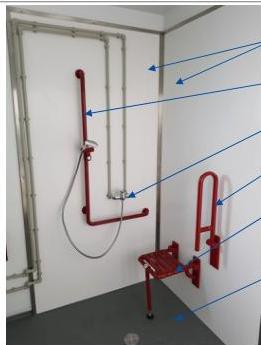

2 Allgemeine Ausführung
20mm Dicke PVC Platte, für den Feuchtigkeitsschutz
Winkelgriff mit Duschhalterung
Duscharmatur CTX - Standard
Stützklappgriff, Ausladung 600mm
Klappsitz mit Stützfuss, Sitzhöhe 460mm
Bodenbelag, hinter PVC Platte hochgezogen
Standard: Surestep (Optional Safestep)
nicht Dargestellt:
Duschvorhang 1200x1200mm
Montagehöhe Vorhangstange 2050mm FOK
Die Barrierefreien Komponenten sind kontrastierend in Rot ausgeführt.
Behördliche und gesetzliche Auflagen betreffend der Ausführung sind vom Kunden zu beachten.
3 Sicherheitsabstände
Bereich 1, Wasserarmatur bis 1200mm:
Der Bereich bis 1200mm von der Wasserarmatur aus gemessen ist frei von jeglichen Elektrokomponenten zu halten. Dies betrifft alle verfügbaren CTX-Elektrokomponenten und -vorbereitungen.
Bereich 2, von 1200mm bis 1800mm ab der Wasserarmatur:
In einem erweiterten Bereich von 1200mm bis 1800mm sind nur Geräte mit der Schutzart IPX4 zulässig. Gilt für: Boiler mit Direktanschluss, Ventilator, Lichtschalter oder Leuchten. Der Sicherungskasten ist nicht zulässig.
Für die Leuchten in diesem Bereich gilt zusätzlich:
- Rauminenhöhen kleiner als 2,34m: es dürfen keine Leuchten montiert werden
- Rauminenhöhe von 2,34m: es sind nur LED Anbauleuchte möglich
- Rauminenhöhe höher als 2,34m: es können alle Leuchten montiert werden
Achtung bei Brandschutzausführungen!
Eventuelle zusätzliche Anforderungen an die Sicherheitsabstände sind durch den Kunden gesondert zu prüfen.
Bereich 3, ab 1800mm ab der Wasserarmatur:
Außerhalb des Bereichs von 1800mm sind alle E-Komponenten in Feuchtraumausführung möglich.
Seite 3 von 5 Seite 4 von 5
4 Ausführungsvarianten
Die Platzierung kann ausschließlich in der Containerecke erfolgen. Die Position kann gespiegelt werden
Im Bereich der Dusche darf keine Abwasserverrohrung geführt werden. Dies führt zu einer Einschränkung des Bewegungsbereichs. Die Wasserversorgung für zusätzliche Anschlüsse kann in Absprache mit der Technik oberhalb der Dusche geführt werden.

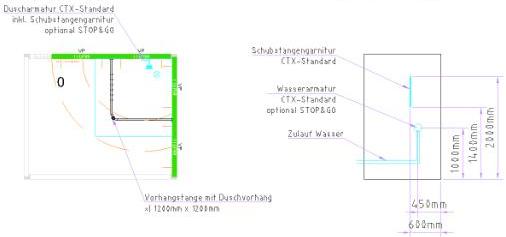

4.1 Variante 1: Bodenebene Dusche
Grundrissanordnung der Einbauelemente
Anordnung der Wasserarmatur Seite 5 von 5

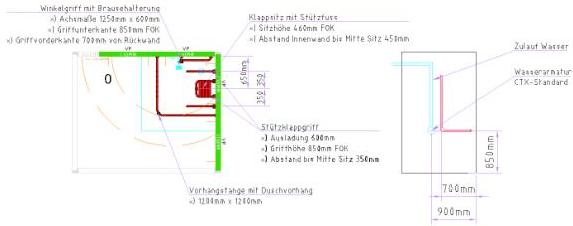

4.2 Variante 2: Bodenebene Dusche mit barrierefreien Komponenten

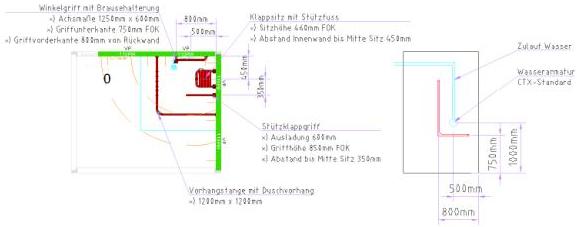

4.3 Variante 3: Bodenebene Dusche mit barrierefreien Komponenten für DE
