Aufbau- und Nutzungsanweisung von Containertreppen

CT-2-xxx-xxx

Entspricht älteren Versionen: Aufgangsmodul Typ 2b 1-760009/19;20 /A (Version. 4.3 – 4.4)

Containerhöhe: 2,6m; 2,8m; 2,96m Containerbreite: 2,43m Treppenbreite: 1,0m Laufstegbreite: 1,08m Laufsteglänge: 2,43m Treppenneigung: 34,7°


Stand: 03.2016 MAUDERER

1 Inhaltsverzeichnis

2 Verwendung ... 4 2.1 Informationen zu dieser Anleitung ... 4 2.1.1 Aufbau von Gefahren- und Warnhinweisen ... 4 2.1.2 Symbole und Schreibweisen ... 4 2.2 Gebrauch dieser Anleitung ... 5 2.3 Bestimmungsgemäße Verwendung ... 5

3 Allgemeine Sicherheitshinweise ... 6 3.1 Persönliche Schutzausrüstung ... 6

4 Voraussetzungen vor dem Aufbau der Containertreppen ... 7

5 Benötigtes Material ... 8 5.1 Benötigtes Werkzeug ... 8 5.2 Aufbaumaterial ... 8 5.2.1 Modul 2 - CT-2-111-111 (1-760009/19/A Version 4.3) ... 9 5.2.2 Modul 2 - CT-211-111 (1-760009/20/A) ... 10 5.2.3 Modul 2 - CT-2-411-111 (Version 4.4) ... 11

6 Containertreppen auf- und abbauen ... 12 6.1 Containertreppen aufbauen ... 12 6.1.1 Konsolenbefestigung für Laufsteg und Treppe aufbauen ... 12 6.1.2 Konsolen (Dreiecks-) für Laufsteg und Treppe aufbauen ... 14 6.1.3 Konsolen für Lager- und See-Container aufbauen ... 15 6.2 Laufsteg auf Dreiecks-Konsole montieren ... 16 6.2.1 Laufsteg auf Konsole Typ 2 für Lagercontainer montieren ... 17 6.3 Containertreppe montieren ... 19 6.3.1 Containertreppen auf Treppenkonsolen montieren ... 19 6.3.2 Containertreppenfuß mit dem Fundament verschrauben ... 20 6.3.3 Containertreppe mit Treppenauflagewinkel montieren ... 21 6.3.4 Containertreppe mit Stütze montieren ... 22 6.3.5 Zusatzstufe an der Containertreppe montieren ... 23 6.4 Geländer montieren ... 25 6.4.1 Treppengeländer montieren ... 25 6.4.2 Treppengeländer-Verlängerung montieren ... 26 6.4.3 Laufsteggeländer montieren ... 27 6.4.4 Stirnseitige Geländer montieren ... 28 6.4.5 Laufsteg- und Treppengeländer verbinden ... 30 6.5 Aufbau der Stützen ... 31 6.5.1 Aufbau Stützen Typ A ... 31

05/15 Containertreppen Seite 2 von 40 MAUDERER

6.5.2 Aufbau Stütze Typ B ... 33 6.6 Containertreppe abbauen ... 34 7 Wartung ... 35 7.1 Überprüfung der Konsolenbefestigung ... 35 7.2 Service, Lagerung ... 35 8 Entsorgung ... 36 8.1 Allgemeines ... 36 8.2 Entsorgung ... 36 9 Anhang ... 36 9.1 Fundamentpläne ... 36

05/15 Containertreppen Seite 3 von 40 MAUDERER

2 Verwendung

2.1 Informationen zu dieser Anleitung

2.1.1 Aufbau von Gefahren- und Warnhinweisen

Die folgenden Hinweise machen auf die verschiedenen Gefahrenstufen aufmerksam

  • GEFAHR! → Bei hohem Risiko, insbesondere, wenn die Gefahr einer schweren Körperverletzung oder Tod drohen.
  • WARNUNG! → Bei mittlerem Risiko, wenn die Nichtbeachtung der Hinweise zu einer Körperverletzung führen kann
  • VORSICHT! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweis kann zu einer leichten Körperverletzung oder zu umfangreichen Sachschäden führen.
  • HINWEIS! → Bei geringem Risiko. Das Nichtbefolgen dieser Hinweise kann zu Sachschäden führen

2.1.2 Symbole und Schreibweisen

Symbole/ SchreibweiseBedeutung
Einfache Handlungsanweisung oder Handlungsanweisung aus mehreren Schritten, deren Reihenfolge keine Rolle spielt.
1.Handlungsanweisung, die aus mehreren Schritten in einer bestimmten Reihenfolge besteht.
2.
Aufzählungspunkte

Tabelle 1: Symbole und Schreibweisen


Dieses Symbol steht für technische Erfordernisse, die besonders beachtet werden müssen.

05/15

Containertreppen

Seite 4 von 40 MAUDERER

2.2 Gebrauch dieser Anleitung

Diese Aufbauanleitung enthält alle erforderlichen Informationen für die bestimmungsgemäße Verwendung und den Aufbau der Containertreppen. Die Aufbauanleitung gilt als Bestandteil des Produkts. Sie muss jederzeit zugänglich sein und muss in der Nähe der Containertreppen aufbewahrt werden.

2.3 Bestimmungsgemäße Verwendung

Die MAUDERER-Containertreppen sind nach EN ISO 14122:2001 (Teil 1 – 3), sowie dem Eurocode 9 (DIN EN 1999:2007 - Bemessung und Konstruktion von Aluminiumbauten) ausgelegt und gefertigt.

Die MAUDERER-Containertreppen-Anlagen dienen als vorübergehend errichtete Treppen/Zugänge, die zum Erreichen von Arbeitsplätzen bei Bauarbeiten genutzt werden.

In Deutschland gelten Mauderer-Containertreppen als vorübergehend errichtete Bautreppen im Sinne der DGUV Regel 101-002 (bisher BGR 113 Stand Januar 1996).

In Europa findet die EN ISO 14122:2001 Anwendung. Gemäß dieser Norm dürfen die Containertreppen auch für Zugänge angewendet werden, die außerhalb des Anwendungsbereiches dieser Norm liegen. In solchen Fällen muss die Einhaltung relevanter nationaler oder anderer Vorschriften durch den Errichter bzw. Nutzer sichergestellt werden. Eine allgemeine diesbezügliche Gewähr wird nicht übernommen.

Sonstige Verwendung:

  • Bei einer nicht bestimmungsgemäßen Verwendung der Containertreppen (s.o.) muss der Nutzer bzw. der Errichter vor dem Aufbau abklären, ob das in Übereinstimmung mit den lokalen Vorschriften möglich ist.
  • Außerhalb von Europa muss die Einhaltung relevanter nationaler oder anderer Vorschriften am Einsatzort durch den Errichter vor Errichtung abgeklärt werden. Eine Haftung von Mauderer für die sonstige Verwendung ist ausgeschlossen.
  • Eine Haftung für zugesicherte Eigenschaften der Containertreppen ist hiervon nicht betroffen.
  • Die Funktion der Treppe darf nicht durch unsachgemäße Handhabung oder Verschmutzung eingeschränkt werden.
  • Die Treppenanlage muß im Winter bei Schneefall vor Benutzung geräumt werden.

05/15 Containertreppen Seite 5 von 40 MAUDERER

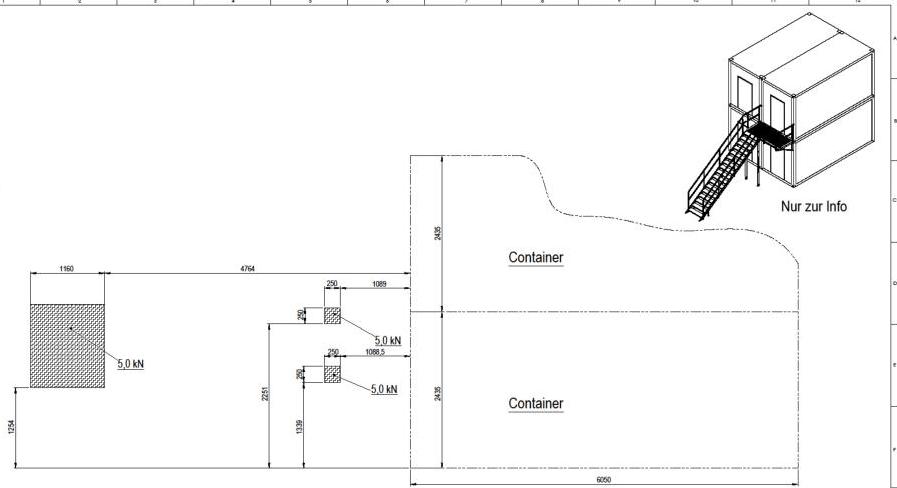

Die folgenden Lasten dürfen nicht überschritten werden:

Belastungen Treppe: Flächenlast 2 kN/m² Einzellast 1,5 kN (auf eine Fläche von 100*100mm) Maximallast 7,5 kN (750kg oder 5 Personen)

Belastungen Laufsteg: Flächenlast 2 kN/m² Maximallast 5 kN pro Laufsteg


Warnung! Verletzungsgefahr

Der Durchgang und der Aufenthalt unter der Containertreppe ist nicht gestattet. Es besteht eine erhöhtes Verletzungsrisiko vor allem im Kopfbereich. Es ist auf der Baustelle ein entsprechender Hinweis anzubringen oder eine entsprechende Absperrung vorzusehen.

3 Allgemeine Sicherheitshinweise

  • Nur unbeschädigte Originalbauteile verwenden.
  • Am Produkt keinerlei Veränderung vornehmen, welche die Funktion oder die Sicherheit beeinträchtigen.
  • Bei allen Arbeiten die geltenden Regeln der Technik, die Betriebssicherheitsverordnung (BetrSichV) sowie Informationen, Regeln und Vorschriften der Berufsgenossenschaften beachten.
  • Darauf achten, dass für die Montage der Containertreppen das Personal durch PSA (Persönliche Schutzausrüstung) gesichert ist (s. Kapitel 3.1).
  • Bauteile der Containertreppen nicht in oder auf aggressiven Medien lagern.
  • Vor dem Aufbau darauf achten, dass alle benötigten Teile und Werkzeuge vorhanden sind.

3.1 Persönliche Schutzausrüstung

Beim Aufbau der Containertreppen muss folgende Schutzeinrichtung getragen werden.

  • Schutzhelm
  • Sicherheitsschuhe
  • Sicherheitshandschuhe

05/15

Containertreppen

Seite 6 von 40 MAUDERER

4 Voraussetzungen vor dem Aufbau der Containertreppen

  • Containeranlage muss auf entsprechend vorbereiteten Fundamenten stehen und nivelliert sein.

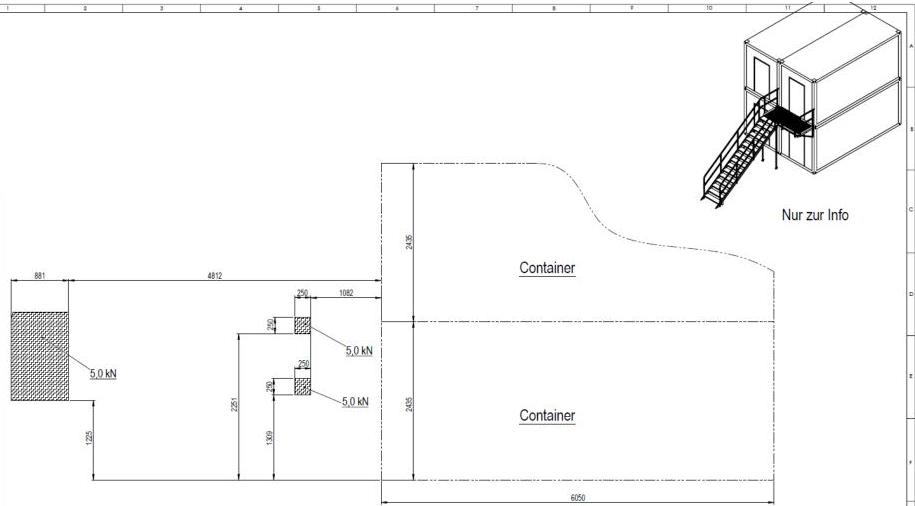

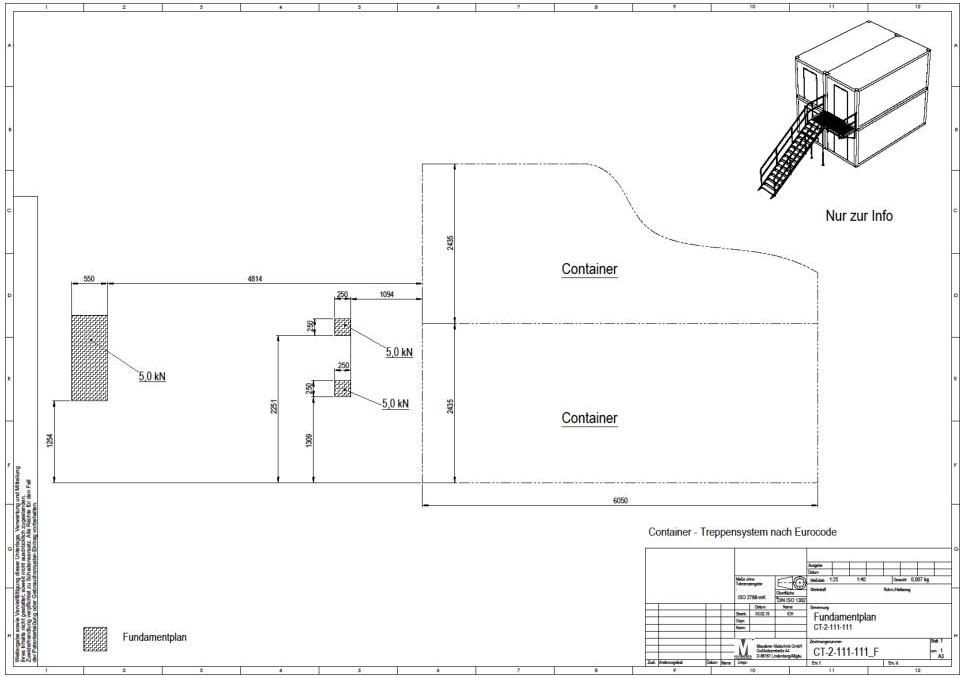

  • Containertreppen- und Stützenfundamente müssen den Fundament-Plänen für die vorgesehene Ausführung entsprechen.
  • Die Fundamente für die Containertreppen müssen das exakt gleiche Niveau haben wie die Unterkante der Containeranlage an die das Aufgangsmodul vorgesehen ist.

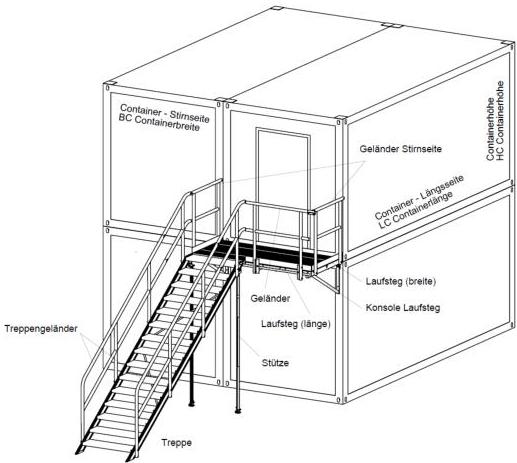

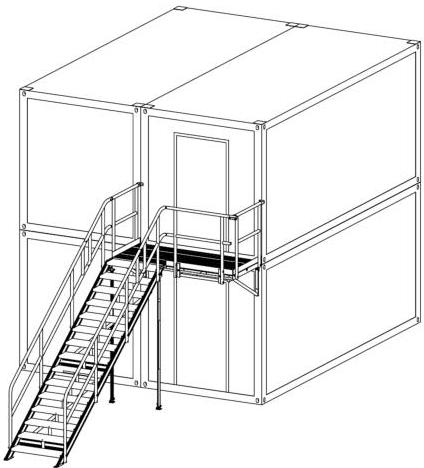

Abb. 1: verwendete Begriffe

05/15

Containertreppen

Seite 7 von 40 MAUDERER

5 Benötigtes Material

5.1 Benötigtes Werkzeug

Um einen Reibungslosen Aufbau der Containertreppenmontage zu gewährleisten, ist folgendes Werkzeug nötig:

  • Schraubenschlüssel Ring/Gabelschlüssen Größen: 19mm, 17mm, 13mm (2x).
  • Hammer/Messer
  • Wasserwaage
  • Aufstiegshilfen (z.B. Leiter Typ Mauderer 985)
  • Drehmomentschlüssel

Wenn eine Anbindung an den Container notwendig ist:

  • Bohrmaschine mit Bohrer 5mm und 8mm
  • Gewindeschneider oder Spezialschraube (selbstschneidend) M8

5.2 Aufbaumaterial

Auswahl der zugehörigen Zeichnung und der Teileliste anhand des entsprechenden Containertyps im EG.

Ausgangspunkt: HC Containerhöhe BC Containerbreite Typ Containertyp (Büro od. Lager) Zugehörige Modul-Variante: BT Treppenbreite BL Laufstegbreite Stütze Stützentyp

LL Laufsteglänge (passend zur Containerbreite BC und Treppenbreite BT; die Laufsteglänge ist je nach Variante seitlich oder stirnseitig)

Containerbreite entspricht Laufsteglänge

Beispiel:

HC2,6 m
BC2,43 m
TypA
BT1 m
BL1,08 m
StützeTyp A

entspricht Kapitel 5.2.1 (CT-2-111-111)

05/15 Containertreppen Seite 8 von 40 MAUDERER

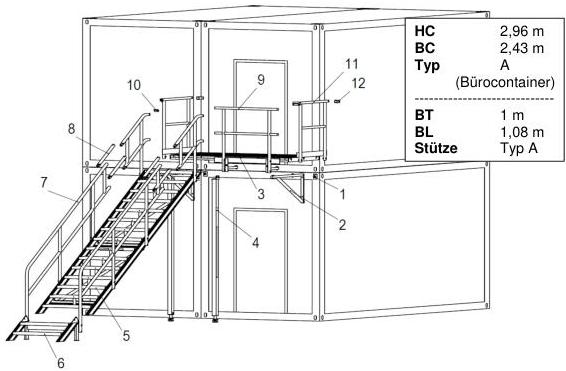

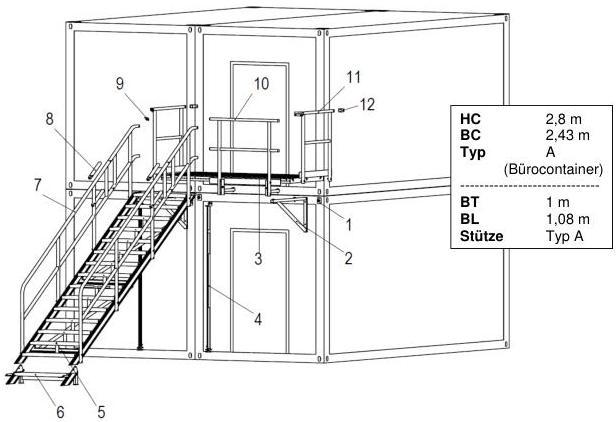

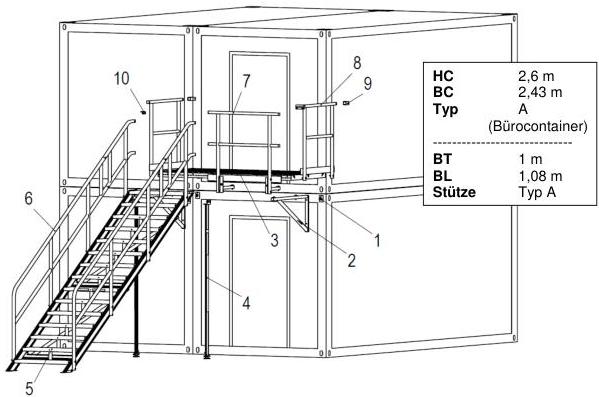

5.2.1 Modul 2 - CT-2-111-111 (1-760009/19/A Version 4.3)

POSStckArtikel-Nr.BenennungEinzel Gewicht
122-760230Konsolenbefestigung Bürocontainer0,5 kg
222-760970Konsole Laufsteg; BL 1,08m2,8 kg
312-760937Laufsteg; 2,43x1,08m27,6 kg
422-760318Stütze 2 Typ A; 2,45-2,85m5,4 kg
512-760904Treppe geschraubt; 15-stufig, BT 1m, 34,7°45,5 kg
622-760929Treppengeländer; 34,7° HC 2,6m13,9 kg
712-760932Geländer Laufsteg; 1,3m, 1,1m hoch CT-26,5 kg
822-760981Geländer Stirnseite; 1,08m, 1,1m hoch6,5 kg
922-761007Geländerbefestigung für Stirnseitengeländer0,2 kg
1013-760614Geländerverbinder für Treppengeländer0,1 kg

05/15

Containertreppen

Seite 9 von 40 MAUDERER

5.2.2 Modul 2 - CT-211-111 (1-760009/20/A)

POSStckArtikel-Nr.BenennungEinzel Gewicht
122-760230Konsolenbefestigung Bürocontainer0,5 kg
222-760970Konsole Laufsteg; BL 1,08m2,8 kg
312-760937Laufsteg; 2,43x1,08m27,6 kg
422-760318Stütze 2 Typ A; 2,45-2,85m5,4 kg
512-760904Treppe geschraubt; 15-stufig, BT 1m, 34,7°45,5 kg

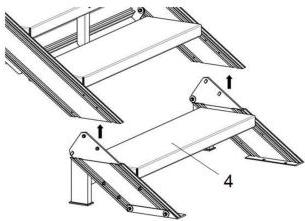

612-760912Zusatztritt 1-stufig; BT 1m, HC 2,8m5,5 kg
722-760929Treppengeländer; 34,7° HC 2,6m14,5 kg
822-760929-03Treppengeländerverlängerung; HC 2,8m0,7 kg
913-760614Geländerverbinder für Treppengeländer0,1 kg
1012-760932Geländer Laufsteg; 1,3m, 1,1m hoch CT-26,5 kg
1122-760981Geländer Stirnseite; 1,08m, 1,1m hoch6,5 kg
1222-761007Geländerbefestigung für Stirnseitengeländer0,2 kg

05/15

Containertreppen

Seite 10 von 40 MAUDERER

5.2.3 Modul 2 - CT-2-411-111 (Version 4.4)

POSStckArtikel-Nr.BenennungEinzel Gewicht
122-760230Konsolenbefestigung Bürocontainer0,5 kg
222-760970Konsole Laufsteg; BL 1,08m2,8 kg
312-760937Laufsteg; 2,43x1,08m27,6 kg
422-760464Stütze 3 Typ A; 2,75-3,15m10,4 kg
512-760904Treppe geschraubt; 15-stufig, BT 1m, 34,7°45,5 kg
612-760984Zusatztritt 2-stufig; BT 1m, HC 2,96m7,6 kg
722-760929Treppengeländer; 34,7° HC 2,6m14,5 kg
822-760929-05Treppengeländerverlängerung; HC 2,96m1,2 kg
912-760932Geländer Laufsteg; 1,3m, 1,1m hoch CT-24,6 kg
1013-760614Geländerverbinder für Treppengeländer0,1 kg
1122-760981Geländer Stirnseite; 1,08m, 1,1m hoch6,5 kg
1222-761007Geländerbefestigung für Stirnseitengeländer0,2 kg

05/15

Containertreppen

Seite 11 von 40 MAUDERER

6 Containertreppen auf- und abbauen

6.1 Containertreppen aufbauen

i

Vor jedem Aufbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen.

Beschädigte oder verschlissene Teile auswechseln

6.1.1 Konsolenbefestigung für Laufsteg und Treppe aufbauen

Für die Konsolenbefestigung ist zu beachten, dass es unterschiedlich breite Öffnungen an der ISO-Ecke beim Lager-Container gibt; je nachdem, ob die Konsole auf der Stirnseite oder der Längsseite sitzt. Eine große Öffnung gibt es nur beim Lager/See-Container an der Stirnseite.

Für die große Öffnung (63,5mm) ist die Art. Nr. 2-760337 vorgesehen, für die kleinere Öffnung (51mm) die Art. Nr. 2-760230.

Konsolenbefestigung (Art. Nr. 2-760xxx) montieren

Anker (Abb. 2/1) mit aufrechtstehendem Kopfblech in das Containerauge (Iso-Ecke, Kranloch) einfädeln.

Befestigungsschraube mit Kopfblech um 90° drehen und nach unten ziehen

Platte (Abb. 3/2) über den Anker setzen. Mit Scheibe (Abb. 3/3) und Sechskantmutter (Abb. 3/4) festschrauben. (Anzugsmoment ca. 80 Nm).

Abb. 2:

Abb. 3:

05/15

Containertreppen

Seite 12 von 40 MAUDERER

Abb. 4: Lage der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Platte so festschrauben, dass sich der Schriftzug TOP (Abb.: 4/5) oben befindet.

Es ist unbedingt darauf zu achten, dass sich der Schlitz (Abb. 4/6) in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

05/15

Containertreppen

Seite 13 von 40 MAUDERER

6.1.2 Konsolen (Dreiecks-) für Laufsteg und Treppe aufbauen

Konsole (Abb. 5/7) auf das Gewinde der Konsolenbefestigung aufschieben.

Abb. 5: Konsole aufstecken

Konsole mit Scheibe (Abb. 6/8) und Sechskantmutter (Abb. 6/9) befestigen (Anzugsmoment ca. 20 Nm).

Abb. 6: Konsolenträger verschrauben

05/15

Containertreppen

Seite 14 von 40 MAUDERER

6.1.3 Konsolen für Lager- und See-Container aufbauen

Um die Türen von Lager- bzw. See-Containern öffnen zu können, sind, wie in der (Abb. 7) zu sehen, andere Konsolen (Typ 2, Art.Nr. 2-760 337) einzusetzen.

Abb. 7: Konsole für Lager- und See-Container

  1. Konsole(Abb. 8/7) auf das Gewinde der Konsolenbefestigung aufschieben.
  2. (Abb. 9/9) befestigen (Anzugsmoment ca. 20 Nm).

Abb. 8: Konsole aufstecken

Abb. 9: Konsolenträger verschrauben

  1. Stützen gem. (Abb. 10) anschrauben und die Konsolen mit der Wasserwaage nivellieren.

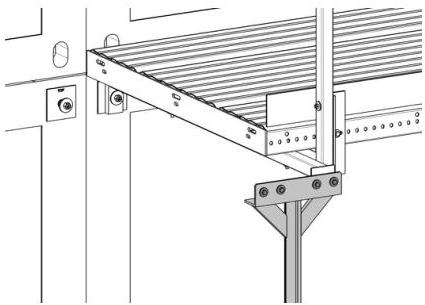

Abb. 10: Konsole mit Stütze

05/15

Containertreppen

Seite 15 von 40 MAUDERER

6.2 Laufsteg auf Dreiecks-Konsole montieren

  1. Laufsteghalter: Schraube, Laufflächenhalter, Scheibe und Mutter sollten bereits soweit wie in (Abb. 11) montiert sein.
  2. Die Schraube (Abb. 11/4) sollte noch nicht angezogen sein.

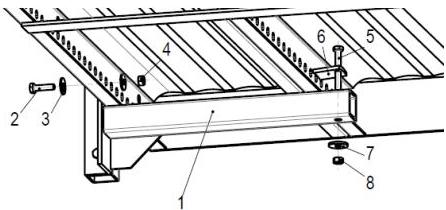

Abb. 11: Laufsteghalter vorbereiten

  1. Laufsteg (Abb. 12/1) auf die vorbereiteten (s.o.) Konsolenträger legen.

Abb. 12: Laufsteg montieren

  1. Laufsteghalter (Abb. 13/3) der 4 Laufstegbefestigungen auf die untere Abkantung des Laufstegs (Abb. 13/1) legen.
  2. Sechskantmutter (Abb. 13/4) anziehen (Anzugsmoment 10 Nm).

Abb. 13: Laufsteg befestigen

05/15

Containertreppen

Seite 16 von 40 MAUDERER

6.2.1 Laufsteg auf Konsole Typ 2 für Lagercontainer montieren

⚠️

WARNING! Verletzungsgefahr

Vor der Montage des Laufstegs müssen die Stützen (Abb. 14 u. Abb. 16/3) an den Konsolen montiert sein.

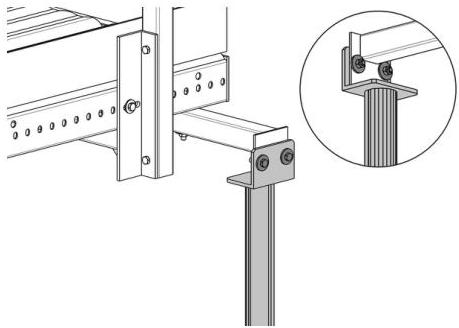

Abb. 14: Lagercontainer Konsole mit Stützen

  1. Laufsteghalter: Schraube, Laufflächenhalter, Scheibe und Mutter sollten bereits soweit wie in (Abb. 15) montiert sein.
  2. Die Schraube (Abb. 15/2) sollte noch nicht angezogen sein.

Abb. 15: Laufsteghalter vorbereiten

05/15

Containertreppen

Seite 17 von 40 MAUDERER

  1. Laufsteg (Abb. 16/1) auf die vorbereiteten (s.o.) Konsolenträger legen.

Abb. 16: Laufsteg montieren

  1. Laufsteghalter (Abb. 17/3) der 4 Laufstegbefestigungen auf die untere Abkantung des Laufstegs (Abb. 17/1) legen.
  2. Sechskantmutter (Abb. 17/4) anziehen (Anzugsmoment 10 Nm).

Abb. 17: Laufsteg befestigen

05/15 Containertreppen Seite 18 von 40 MAUDERER

6.3 Containertreppe montieren

Bei der Treppenmontage gibt es je nach verwendeten Bauteilen 3 Varianten:

  1. Treppe in Verbindung mit Dreieckskonsole (Art. Nr. 2-760971)
  2. Treppe in Verbindung mit Treppenauflagewinkel (Art. Nr. 2-760606)
  3. Treppe in Verbindung mit Stützen

6.3.1 Containertreppen auf Treppenkonsolen montieren

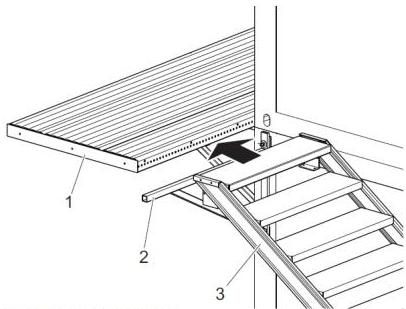

Containertreppe (Abb. 18/3) in Richtung Laufsteg (Abb. 18/1) schieben und auf dem Treppenkonsolenträger (Abb. 18/2) auflegen.

Abb. 18: Containertreppe ansetzen

  1. Treppe mit dem Laufsteg verbinden (3 mal über Schrauben (Abb. 19/4-5-6) verschrauben)
  2. Haltewinkel (Abb. 19/2) an Treppenholm schrauben
  3. Gegenplatte (nur einmal vorhanden) um den Konsolensteg legen und um den Haltewinkel verschrauben (Abb. 19/11)

05/15

Containertreppen

Seite 19 von 40 MAUDERER

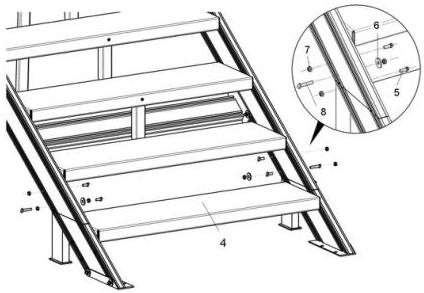

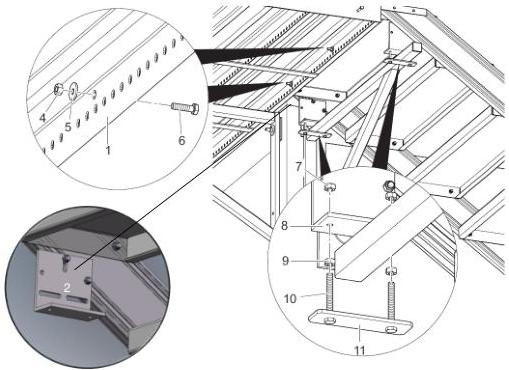

Abb. 19: Containertreppe verbinden und befestigen

6.3.2 Containertreppenfuß mit dem Fundament verschrauben

Der Auflagefuß der Containertreppe ist mit dem Fundament zu Verdübeln (M10 mit Auszugsmonent ca. 55Nm; Schrauben und Dübel sind nicht im Lieferumfang enthalten). Bei einem Betonfundament ist eine elektrisch isolierende Schicht zwischen dem Alumuminium-Fuß und dem Beton vorzusehen (korrosionsgefahr!)

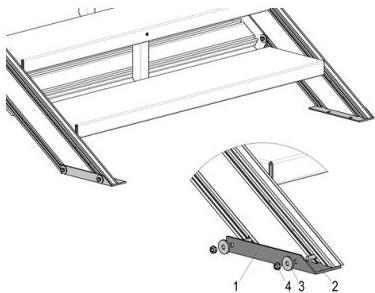

Abb. 20: Containertreppenfuß

05/15

Containertreppen

Seite 20 von 40 MAUDERER

6.3.3 Containertreppe mit Treppenauflagewinkel montieren

Der Treppenauflagewinkel (Abb. 21) wird zuerst mit der Treppe verschraubt entsprechend (Abb. 22)

Abb. 21: Treppenauflagewinkel

Abb. 22: Anbau des Treppenauflagewinkels

Abb. 23: Anbau des Treppenauflagewinkels an den Laufsteg

Anschließend wird die Treppe mit dem Aufgebauten Laufsteg gemäß (Abb. 23) mit 3 Schrauben und den entsprechenden Muttern verbunden.

05/15 Containertreppen Seite 21 von 40 MAUDERER

6.3.4 Containertreppe mit Stütze montieren

Wenn die Treppe auf Stützen gelagert sind, ist weder ein Treppenauflagewinkel noch eine Konsole vorgesehen

  1. Bevor die Treppe an den Laufsteg montiert wird, müssen die Stützen montiert sein.

Abb. 24: Anbau der Stützen am Haltewinkel der Treppe

  1. Nachdem die Stützen an der Treppe montiert sind, muss die Treppenoberkante mit Hilfe der Höhenverstellung der Stützen auf das Niveau des Laufstegs eingestellt werden und anschließend mit diesem verschraubt werden (3 Schrauben mit Muttern und Unterlegscheiben M8)

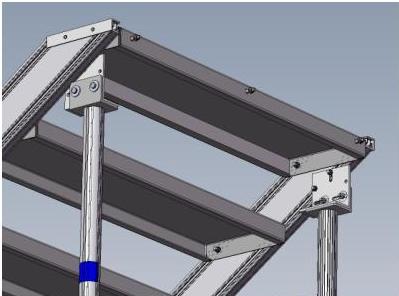

Abb. 25: Anbau der Treppe (mit Stützen!) an den Laufsteg

05/15

Containertreppen

Seite 22 von 40 MAUDERER

6.3.5 Zusatzstufe an der Containertreppe montieren

i

Ab einer Containerhöhe von mehr als 2,6m ist eine Zusatzstufe bzw. ab 2,9m eine Zusatzdoppelstufe nötig.

Abb. 26: Containertreppe ohne Zusatzstufe

Abb. 27: Containertreppe mit Zusatzstufe

1. Containertreppe vorbereiten

Sechskantmuttern (Abb. 28/4) abschrauben. Abdeckungen (Abb. 28/1), Hammerkopfschrauben (Abb. 28/2) und Scheibe (Abb. 28/3) abnehmen.

Abb. 28: Containertreppe vorbereiten

05/15

Containertreppen

Seite 23 von 40 MAUDERER

2. Zusatzstufe(n)

Zusatzstufe (Abb. 29/4) von unten in die Containertreppe (Hohlprofil) schieben.

Abb. 29: Zusatzstufe einsetzen

Zusatzstufe (Abb. 30/4) mit Hammerschrauben (Abb. 30/5), Scheiben (Abb. 30/6) und Sechskantmuttern (Abb. 30/7) festschrauben.

Abb. 30: Zusatzstufe verschrauben

ℹ️ Analog zur Montage einer Stufe, erfolgt die Montage zweier Zusatzstufen.

05/15 Containertreppen Seite 24 von 40 MAUDERER

6.4 Geländer montieren

6.4.1 Treppengeländer montieren

i

Bis Containerhöhen 2,6m werden die Treppengeländer ohne Zusatzstufe(n) montiert. Dabei wird die Containertreppe am Stück geliefert. Ab der ersten Zusatzstufe wird eine Treppengeländer-Verlängerung mitgeliefert.

Die Position der Treppe ist im unteren Bereich am ersten Tritt der Containertreppe zu befestigen und im oberen Bereich lotrecht zur oberen Treppenkante.

Abb. 32: Treppengeländer Position unten

Abb. 31: Treppengeländer Position oben

  1. Hammerschrauben (Abb. 33/2) in den Schraubkanal (Abb. 33/1) einfädeln.
  2. Treppengeländer (Abb. 33/3) auf die Hammerschrauben schieben. Mit Scheiben (Abb. 33/4) und Sechskantmuttern (Abb. 33/5) festschrauben (8Nm).

Abb. 33: Treppengeländer verschrauben


05/15

Containertreppen

Seite 25 von 40 MAUDERER

6.4.2 Treppengeländer-Verlängerung montieren

Für Container über 2,6m Höhe müssen Zusatzstufen montiert werden. Dadurch muss das Treppengeländer verlängert werden.

  1. Zwischenstück (Abb. 34/2) in unteren Geländerabschnitt (Abb. 34/6) einsetzen und mit Sechskantschrauben M8x20 (Abb. 34/5) und Scheibe (Abb. 34/4) im Zwischenstück (Abb. 34/2) verschrauben.
  2. Zwischenstück (Abb. 34/2) in die Verlängerung (Abb. 34/3) einsetzen. Oberen Geländerabschnitt (Abb. 34/1) auf die Verlängerung schieben und mit Sechskantschraube (Abb. 34/5) und Scheibe (Abb. 34/4) festschrauben.
  3. Montage des gesamten Geländers am Treppenholm (s. Kapitel 6.4.1 Geländer montieren)

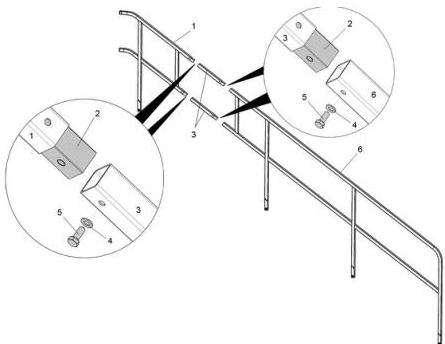

Abb. 34: Treppengeländer-Verlängerung einsetzen

05/15

Containertreppen

Seite 26 von 40 MAUDERER

6.4.3 Laufsteggeländer montieren

Das Laufsteggeländer wird mit angeschraubtem Winkel (Abb. 35/1) geliefert.

Abb. 35: Laufsteggeländer-Winkel

Das Laufsteggeländer (Abb. 36/1) wird am Laufsteg mit der Sechskantschraube M8x40 (Abb. 36/2), Scheibe (Abb. 36/3) und Mutter (Abb. 36/3) angeschraubt, und anschließend mit dem Halter (Abb. 36/6) am Laufstegholm fixiert.

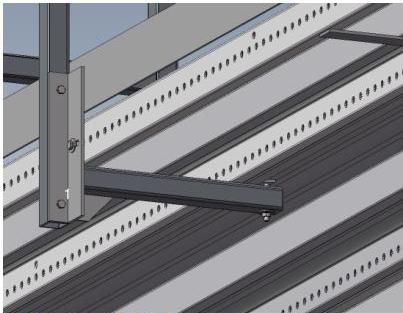

Abb. 36: Laufsteggeländer befestigen

05/15

Containertreppen

Seite 27 von 40 MAUDERER

6.4.4 Stirnseitige Geländer montieren


WARNING! → Das stirnseitige Geländer muß mit den beiden Verbindern (Frontgeländer Abb. 37/1 und Containergeländerbefestigung (Abb. 37/2) verbunden werden. Ansonsten droht Absturtzgefahr

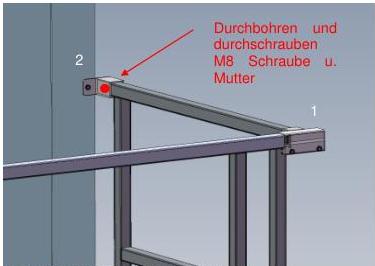

Abb. 37: Stirnseitiges Geländer mit Verbindern

Vor der Montage muss der Containeranbindungswinkel (Abb. 38) auf das dem Container zugewante obere Rohr gesteckt werden entsprechend (Abb. 37/2) und (Abb. 38).

Art. Nr. 2-761007

Abb. 38: Winkel zur Anbindung des stirnseitigen Geländers

05/15

Containertreppen

Seite 28 von 40 MAUDERER

  1. Nun kann das stirnseitigen Geländer gemäß (Abb. 39) montiert werden.

Abb. 39: Geländer für Stirnseite anschrauben

  1. Mit frontseitigem Geländer über am Stirnseitengeländer angebrachten Verbinder zusammenführen und Verbinder verschrauben.
  2. Zur Containerseite muß das stirnseitige Geländer mit dem Container bauseits über den Winkel (s. Abb. 37/2 Art.Nr. 2-761007), verbunden werden. Dazu ist eine Bohrung in den Container mit 8mm und Gewindeschneiden M8 nötig.

Nachdem der Containeranbindungswinkel mit dem Container verbunden ist und das Stirnseitengeländer fertig aufgebaut ist, muß der Containeranbindungswinkel durch den Handlauf des Stirnseitengeländers verschraubt werden gemäß Abb. 37 (Schrauben nicht im Lieferumfang)

05/15 Containertreppen Seite 29 von 40 MAUDERER

6.4.5 Laufsteg- und Treppengeländer verbinden

  1. Geländer-Verbinder (Abb. 40/3) von unten über das Laufsteggeländer (Abb. 40/1) und das Treppengeländer (Abb. 40/1) schieben.
  2. Linsenschrauben M8 × 20 (Abb. 40/4) durch den Geländer-Verbinder (Abb. 40/3) und im jeweiligen Geländer verschraubt.

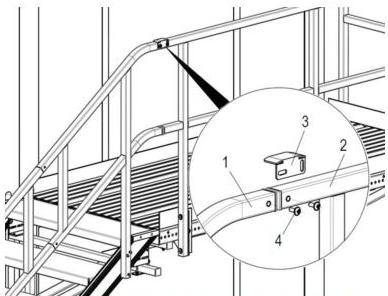

Abb. 40: Verbinder für Laufsteg- und Treppengeländer anschrauben

05/15 Containertreppen Seite 30 von 40 MAUDERER

6.5 Aufbau der Stützen

Es gibt verschiedene Einsatzoptionen für Stützen wobei die Stütze Typ B (s. Abb. 42) nur für fortlaufende Laufstege bei Anbaumodulen zum Einsatz kommt:

  • Stütze Typ A Standard
  • Stütze Typ A in Verbindung mit Konsole Typ 2 (Lagercontainer)
  • Stütze Typ A in Verbindung mit breitem Laufsteg (1,38m)
  • Stütze Typ B die nur in Verbindung mit fortlaufenden Anbaumodulen zum Einsatz kommt. Sie ist als Zwischenstütze zwischen zwei typgleichen Laufstegen einzusetzen.

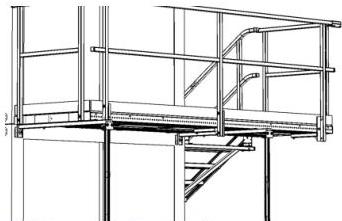

Abb. 41: Stütze Typ A

Abb. 42: Stütze Typ B

6.5.1 Aufbau Stützen Typ A

! WARNUNG! Verletzungsgefahr

Die Stütze (Abb. 43/1) muss vor dem begehen des Laufstegs angebracht und nivelliert werden.

Zur Verschraubung dienen wie in (Abb. 43) zu sehen, die Löcher im unteren Blech am Laufsteg

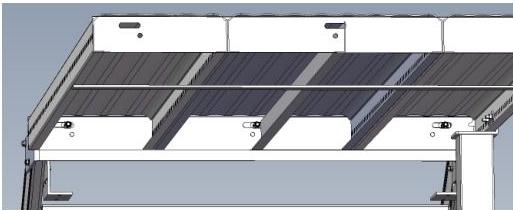

Abb. 43: Aufbau der Stütze Typ A

05/15

Containertreppen

Seite 31 von 40 MAUDERER

Abb. 44: Verschiedene Ansichten der Stütze Typ A

05/15 Containertreppen Seite 32 von 40 MAUDERER

6.5.2 Aufbau Stütze Typ B

Die Stütze Typ B (Art. Nr. 2-760374 für 2,6m und 2,8m Containeraussenhöhen bzw. Art. Nr 2-760466 für Containeraussenhöhen 2,95m) sind als Zwischenstützen für Verlängerung von mehreren aufeinanderfolgenden Laufstegen vorgesehen.

Der Anbau erfolgt entsprechend der (Abb. 45).

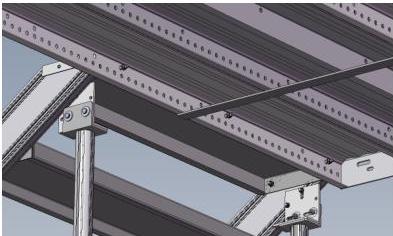

Abb. 45: Aufbau der Stütze Typ B

05/15

Containertreppen

Seite 33 von 40 MAUDERER

6.6 Containertreppe abbauen

i

Die Containertreppe in umgekehrter Reihenfolge abbauen. Nach jedem Abbau alle Teile der Containertreppe auf eventuelle Schäden bzw. Verschleiß untersuchen. Beschädigte oder verschlissene Teile auswechseln.

05/15 Containertreppen Seite 34 von 40 MAUDERER

7 Wartung

7.1 Überprüfung der Konsolenbefestigung

WARNUNG! Verletzungsgefahr

Der Konsolenträger kann sich bei unsachgemäßer Befestigung vom Container lösen.

Die Platte muß so festgeschraubt sein, dass sich der Schriftzug TOP (Abb.: 4/5) oben befindet!

Es ist unbedingt darauf zu achten, dass sich der Schlitz (Abb. 4/6) in horizontaler Lage befindet!

Nach der ersten Nutzungswoche ist der feste Sitz der Konsolenbefestigung zu Überprüfen!

Im weiteren Nutzungsverlauf ist der feste Sitz der Konsolenbefestigung anfangs monatlich und später halbjährlich zu Überprüfen!

7.2 Service, Lagerung

  • Die meisten teile der Containertreppe sind wartungsfrei ausgelegt.
  • Die Containertreppen sind regelmäßig, jedoch mind. alle 2 Monate auf einwandfreien Zustand hin zu prüfen, insbesondere auf Beschädigungen an tragenden oder sicherheitsrelevanten Teilen (z.B. Konsolenbefestigung, Konsolen, Geländer usw.) ist zu achten.
  • Alle beweglichen Teile sind spätestens jährlich, im Bedarfsfall jedoch früher, zu schmieren.
  • Die Bauteile der Containertreppe dürfen nicht in aggressiver Umgebung (Streusalz, Zement usw.) gelagert werden.
  • Sämtliche Prüfungen und Reparaturen an der Containertreppe werden im Rahmen des Produktservices vom Hersteller übernommen.
  • Servicenummer: +49 8381 9204-0
  • E-Mail: service@mauderer.de

05/15

Containertreppen

Seite 35 von 40 MAUDERER

8 Entsorgung

8.1 Allgemeines

Die Komponenten der Containertreppe müssen fachgerecht entsorgt werden, wenn sie nicht mehr benötigt werden.

Bei der Entsorgung des Produkts ist der Rückgewinnung der Rohstoffe Vorrang einzuräumen (gemäß Richtlinie 75 / 439 / EWG, geändert durch 87 / 101 / EWG).

8.2 Entsorgung

  • Die Containertreppe besteht zu einem großen Teil aus wiederverwertbaren Materialien.

  • Bei der Entsorgung sind die länderspezifischen Entsorgungsvorschriften zu beachten.

  • Containertreppe reinigen.

  • Alle lösbaren Komponenten von der Containertreppe entfernen.

  • Komponenten aus verschiedenen Materialtypen in Einzelteile zerlegen.

  • Zerlegte Elemente nach Materialtypen sortieren.

  • Materialtypen gemäß den örtlichen Vorschriften fachgerecht entsorgen.

9 Anhang

9.1 Fundamentpläne

05/15

Containertreppen

Seite 36 von 40 1 2 3 4 5 6 7 8 9 10 11 12


Container - Treppensystem nach Eurocode

Geplante
Daten
Anteil der
Fachkostengebühr200020002000200020002000
2000-2000kW200020002000200020002000
DatenNameFahndamentplan
Daten2000-00200CT-2-111-111
DatenFahndamentplan
DatenCT-2-111-111_F
DatenFahndamentplan
Stückzahl-Gebühr mit Gesamt
Fachkostenanteile mit
C-BOC (unkennungsfähig)CT-2-111-111_G
SollFachmöglichkeitDatenNameDatenSollStückzahlStückzahlFachmöglichkeit
Fundamentplan

Container - Treppensystem nach Eurocode

Copper
Copper
Open data
Transmarginal
CCC C76B ref.C-1
CCC C76B
CCC C76B ref.C-2
CCC C76B
CCC C76B ref.C-3
CCC C76B
CCC C76B ref.C-4
CCC C76B
CCC C76B ref.C-5
CCC C76B
CCC C76B ref.C-6
CCC C76B
CCC C76B ref.C-7
CCC C76B
CCC C76B ref.C-8
CCC C76B
CCC C76B ref.
OtherNoneRecovery
BasicBOD 5BPIFundamentplan
CT-2-411-111
Basic
Basic
Subtraction of
C-10000 Consumption
SubSubsampledOtherBasicTotalC-1C-1C-2C-3

Container - Treppensystem nach Eurocode

CodeCodeCodeCodeCodeCodeCodeCodeCodeCode
Mauderer Alutechnik GmbH
Goßholzer Straße 44
88161 Lindenberg/Allgäu
Telefon: +49(0)8381/9204-0
E-Mail: info@mauderer.de
www.mauderer.de

Did this answer your question?
