CTST-3-411-110~0.PDF

Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet. Zuverbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinfragung vorbehalten.


Container - Treppensystem nach Eurocode

Einzellast: 1,5 kN auf Fläche 100 x 100 mm

Flächenlast: 2,00 kN/m² bis max 5,0 kN / Laufsteg

Anbindung erfolgt über die Kran - Ecken

Bürocontainer

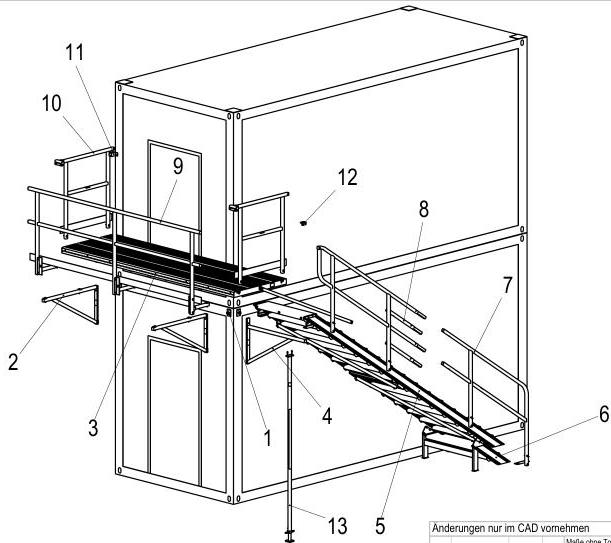

POSStckArtikel-Nr.BenennungGewicht
132-760230Konsolenbefestigung Bürocontainer0,632 kg
222-760970Konsole Laufsteg; BL1,08m4,121 kg
312-760909Laufsteg; 3,55x1,08m mit Strebe48,325 kg
412-760971Konsole Treppe; BT 1m; 34,7°4,567 kg
512-760904Treppe, 15-stufig, 1,0 m 34,7°73,038 kg
612-760984Zusatztritt 2-stufig; BT 1m, HC 2,96m12,472 kg
712-760929Treppengeländer14,534 kg
812-760929-05Treppengeländerverlängerung; HC 2,96m1,598 kg
912-760907Geländer Laufsteg; LL 3,55m, 1,1m hoch12,706 kg
1022-760981Geländer Stirnseite 1,08m6,568 kg
1112-761007Geländerbefestigung für Stirnseitengeländer0,078 kg
1213-760614Geländerverbinder kompl.0,074 kg
1312-761022Stütze Treppenkonsole 2 CTST7,483 kg

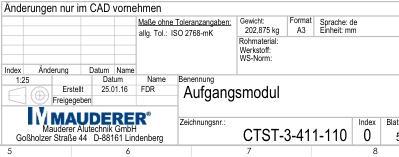

Änderungen nur im CAD vornehmen

Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 202,875 kgFormat: A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName

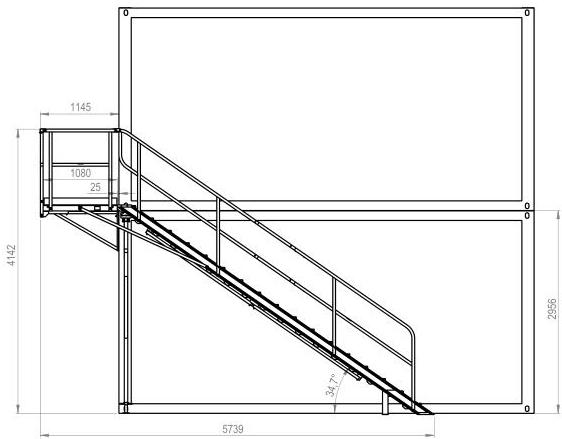

1:30Erstellt25.01.16FORBenennung: Aufgangsmodul
Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-411-110Index 0Blatt / Blätter 1/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 202,875 kg
Rohmaterial: Werkstoff: WS-Norm:Format A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBenennung
Aufgangsmodul

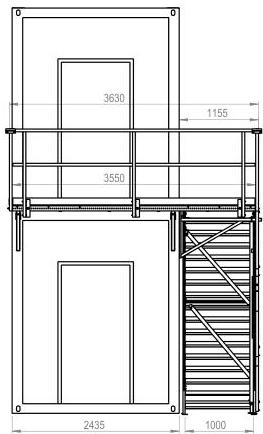

1:30ErstelltDatum
25.01.16
Freigegeben
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 · D-66161 LindenbergZeichnungsnr.: CTST-3-411-110Index 0Blatt / Blätter
2/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 202,875 kg
Rohmaterial: Werkstoff: WS-Norm:Format: A3Sprache: de
Einheit: mm
IndexÄnderungDatumNameBemerkungAufgangsmodul

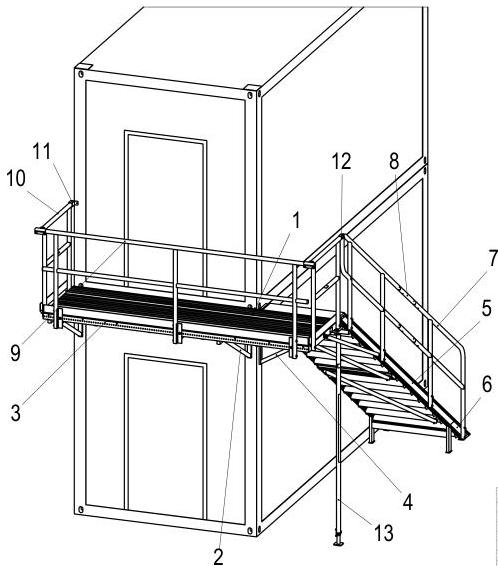

1:35Erstellt
FreigegebenDatum
25.01.16
Zeichnungsnr.: CTST-3-411-110Index
0Blatt / Blätter
3/5
MAUDERER
Mauderer Alutechnik GmbH
Gößholzer Straße 44 D-66161 Lindenberg
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacks mustereintragung vorbehalten.
Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 202,875 kgFormat A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName

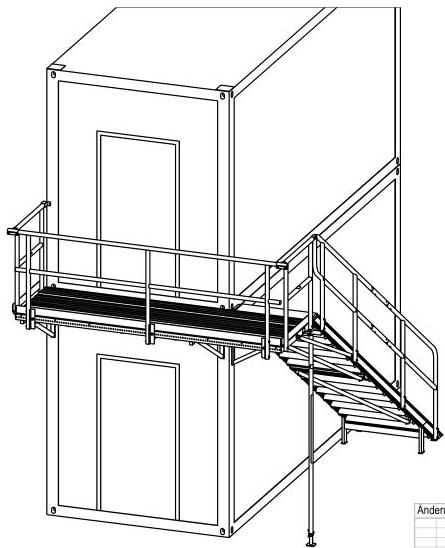

1:30ErstelltDatum 25.01.16Name FORBenennung: Aufgangsmodul
Freigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-411-110Index 0Blatt / Blätter 4/5
Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokumentes, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zweitbehandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patientenleitung, Gebrauchsmuster- und Geschmacksmustereinragung vorbehalten.

Nur zur Info

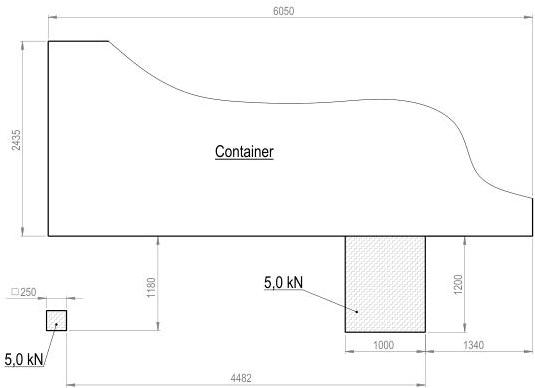

Fundamentplan

Änderungen nur im CAD vornehmen
Maße ohne Toleranzangaben: allg. Tol.: ISO 2768-mKGewicht: 202,875 kgFormat: A3Sprache: de Einheit: mm
Rohmaterial: Werkstoff: WS-Norm:
IndexÄnderungDatumName
1:25Erstellt25.01.16FORBeneimung Aufgangsmodul
ErsteingabeFreigegeben
MAUDERER® Mauderer Alutechnik GmbH Goßholzer Straße 44 D-66161 LindenbergZeichnungsnr.: CTST-3-411-110Index 0Blatt / Blätter 5/5
