CTX CONTAINEX

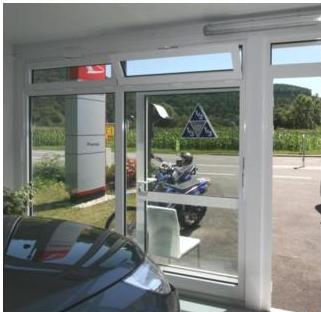

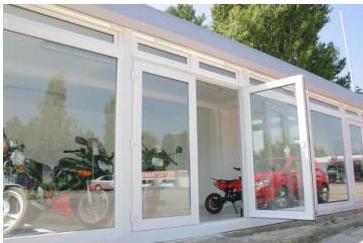

IP Verglasung mit Oberlichte

Einstellanleitung für IP Türen

Beschreibung:

Kunststoff-Fixverglasung, Farbe weiß
Verglasung ohne Paneelrahmen, direkt mit dem Containerrahmen verbunden
Möglich bei Büro- und Sanitärcontainer in allen Baugrößen an den Außenwänden. VORSICHT: Montage von Zu- und Ablaufverrohrungen oder anderer Sanitär- und Elektroeinbauten (Ausnahme: Lichtschalter und Einzelsteckdosen) NICHT MÖGLICH!
Anordnungsmöglichkeiten gemäß Statik-Matrix beachten! Alle von der Statik-Matrix abweichenden Anordnungen sind per TA anzufragen.
Konstruktiv nur bei CAH 2800mm bzw. CAH 2960mm möglich
Nur sortenreine Wände (Kombination aus IP Verglasung und Paneele auf einer Längs- oder Stirnseite NICHT MÖGLICH!)
Angrenzende Wände sind in allen Isolationsvarianten möglich
Zwischen den einzelnen IP-Glaselementen werden C-Säulen (in RAL-Farbton des Rahmens) mit dem Containerrahmen verschraubt
Austausch von IP Glaselementen gegen CTX Paneele ist NICHT MÖGLICH! (z.B. bei Mietcontainer)

Verglasung:

Glasart	ESG
Verglasung <2,8m²	4/16/4
Verglasung >2,8m²	6/16/6
Stärke des Glaspakets <2,8m²	24mm
Stärke des Glaspakets >2,8m²	28mm
U_{g}-Wert (inkl. Gasfüllung)	1,1 W/m²K

Türe:

Lichte Durchgangshöhe

Tür Typ 1000 / 2000 / 2300 2011mm

Lichte Durchgangsbreite

Tür Typ 1000 926mm
Tür Typ 2000 1990mm
Tür Typ 2300 2120mm

2025-08-14 Technik Seite 1 von 4 Anordnungsmöglichkeiten für max. Außenhöhe 2,96m:

Containeranzahl (SxLxH); Stirnseiten (S) x Längsseiten (L) x Höhe (H)

| 1.geschoßig | Die Container können beliebig aneinander gereiht oder einzeln aufgestellt werden. Es dürfen dabei beliebig große Räume gebildet werden.

Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | --- | --- | | 2.geschoßig | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) bei 10', 16' u. 20' | | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in jeder Richtung möglich. Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | | Mehrreihige Containeranlagen (Anzahl der Längsseiten = 2) bei 24' | | | Ab einer min. Größe von 2x2x2 Container ist eine Erweiterung der Anlage in Längsrichtung möglich. Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) bei 24' | | | Ab einer min. Größe von 3x2x2 Container ist eine Erweiterung der Anlage in jeder Richtung möglich. Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. | | 3.geschoßig | Mehrreihige Containeranlagen (Anzahl der Längsseiten ≥ 2) | | | Die abgebildete 3.geschoßige Containeranlage kann beliebig aneinander gereiht oder aufgestellt werden. Die aussteifenden Außenwände dürfen jedoch nicht entfernt werden (maximale Raumgröße daher 2x2 Container). Es dürfen dabei beliebig große Räume gebildet werden. Es dürfen dabei beliebig IP Elemente als Außenwände montiert werden. 2mal 2x2 |

Optionen:
