Beschreibung der CLASSIC Line Bodengruppen mit ihren Merkmale und Ausprägungen sowie den ergänzenden Produktregeln.

Zusammenfassung

CONTAINEX bietet maßgeschneiderte Container mit verschiedenen Außenabmessungen von 10' bis 24' sowie speziellen Bodenquerträger-Ausführungen (Omega-Profile) an, die je nach Containerlinie in unterschiedlichen Höhen erhältlich sind. Staplertaschen an der Längsseite sind in verschiedenen Abständen wählbar, mit spezifischen Einschränkungen je nach Containergröße und Ausführung.

Die Bodengruppe ist mit unterschiedlichen Dämmmaterialien (Mineralwolle, Polyurethan) verfügbar und farblich gemäß CTX RAL-Karte gestaltbar. Es stehen verschiedene Bodenplattenarten (z.B. zementgebundene Spanplatte, OSB, Schichtholzplatte) mit definierten Normen und Brandverhalten zur Auswahl, angepasst an die jeweilige Produktvariante.

Für den Bodenbelag gibt es diverse Kunststoff- und Aluminium-Riffelblechvarianten, die als durchgehender oder hochgezogener Belag realisiert werden können, mit Ausnahmen bei Transpack-Containern. Sesselleisten sind farblich abgestimmt und Bodenbelag-Mixe haben Nutzungsbeschränkungen.

Bodendurchbrüche dienen dem Einbau von Sanitäranschlüssen oder Leitungen und werden in Ausführungen rechteckig, rund oder mit Zu- und Ablauf angeboten. Dabei sind Positionierung, Mindestabstände und statische Begrenzungen zu beachten. Optional sind Abdeckungen für rechteckige Durchbrüche verfügbar.

Abmessungen

Außenabmessungen der Containertypen.

Ausführung Bodenquerträger (Omega)

Der Bodenquerträger ist ein Omegaprofil mit 60mm Höhe und 40mm Breite. Beim Starkenrahmen ist das Omega beim VC 70mm hoch und bei der CLASSIC Line XL ist dieser 70mm hoch.

• Standard
• Standard mit doppelten Bodenquerträger
• Standard mit doppelten Bodenquerträger und Unterfütterung
• Stark
• Stark mit Unterfütterung

Staplertaschen an der Längsseite

Staplertaschen haben eine Lichteöffnung von 352 mm x 85 mm.

Folgende Optionen sind möglich

• Entfall
• Abstand: 950mm
• Abstand: 1660mm
• Anstand: 2050mm

⚠️ Staplertaschen-Abstand 950 mm nur bei Containergröße 10', 16', 20' und nur in Verbindung mit doppelten Bodenquerträgern.

⚠️ Staplertaschen-Abstand 1660 mm nur bei Containergröße 10', 16', 20'.

⚠️ Bei Treppencontainer entfallen die Staplertaschen.

Dämmung Bodengruppe

Farbe Bodengruppe

Gemäß der CTX RAL Karte. Mehr Informationen im Artikel article/6cb579a2-474a-4e8c-8301-8108caafd89b

Bodenplatte

Bodenplattenvarianten und deren Eigenschaften

Bodenplatten je Produktvariante

Bodenbelag Varianten

Bodenbelag und deren Varianten

Kunststoff

• Kunststoff-Bodenbelag in Bahnen verschweißt
• Im Sanitärbereich bzw. auf Wunsch hochgezogen

⚠️ Ausnahme: nicht im Transpack Container

Aluriffelblech

• Aluminiumbleche an Bodenplatte angeschraubt und abgedichtet
• Auf Wunsch hochgezogen

⚠️ Ausnahme: nicht im Transpack Container

Ausführungsvarianten

• Durchgehender Bodenbelag (bei Kunststoff)
• Hochgezogener Bodenbelag (bei Kunststoff und Aluminium Riffelblech)
• Entfall Bodenbelag

Übersicht der Bodenbeläge und technische Daten

Bodenbelag und deren Eigenschaften

Sesselleisten / Sockelleisten

• Bodenbelag grau: bei Innendekor weiß; Sesselleiste grau
• Bodenbelag beige: bei Innendekor Eiche hell; Sesselleiste beige

 ⚠️ Bodenbelag hochgezogen: Nicht möglich bei Transpack Pakete und Verbindungscontainer ohne Paneele

⚠️ Bodenbelag-MIX (grau/beige bzw. Forbo Aqua Step u. Aluriffelblech) bei Verbindungscontainer ohne Paneele nicht möglich

Bodendurchbruch

Bodendurchbruch sind Öffnungen in der Bodengruppe durch welche Sanitäranschlüsse (Zulauf- und oder Ablaufleitungen) oder kundenseitige Leitungen oder Ähnliches verlegt werden.

Es gibt drei verschiedene Bauformen.

Bodendurchbruch für Zu- und Ablauf

Ausführung mit hochgezogener Einfassung inkl. Deckel aus Alu Riffelblech.

Abmessungen sind 150 x 250 mm oder 150 x 350 mm.

Positionierung erfolgt immer zwischen den Bodenquerträger und wird im Bedarfsfall an die bestehende Sanitärleitungen angepasst.

Unten die symbolische Darstellung des Bodendurchbruch für Zu- und Ablauf

## Bodendurchbruch rund

Ausführung mittels PVC Rohr und Verschlussdeckel aus PVC.

Abmessungen sind im Durchmesser 50 mm oder 125 mm.

Positionierung erfolgt immer zwischen den Bodenquerträger.

Bodendurchbruch rechteckig

Ausführung erfolgt mittels Einfassung und Absatz für Abdeckung

Die Abmessungen beziehen sich auf das lichte Durchbruchsmaß. Die Mindestabmessungen betragen 150 x 150 mm.

Unten eine Darstellung des eckigen Bodendurchbruches.

Es gibt unterschiedliche Positionierungs- und Ausführungsvarianten für den rechteckigen Bodendurchbruch.

Bild unten zeigt den Durchbruch zwischen den Bodenquerträger.

Bild unten zeigt den Bodendurchbruch mit durchlaufenden Bodenquerträger ohne Konstruktionsänderung.

Bilde unten zeigt den Bodendurchbruch mit durchlaufenden Bodenquerträger mit Konstruktionsänderung.

### Einschränkungen beim rechteckigen Bodendurchbruch

Ein Mindestabstand von der Außenkante des Rahmens von 200 mm ist einzuhalten.

Zwischen den Bodenquerträger ergibt sich eine maximale Breite von 480 mm. Bei der Doppelten Anzahl der Bodenquerträger ergibt sich ein Abstand von 175 mm.

Sollten mehr als zwei nebeneinander liegende Bodenquerträger durchtrennt werden entfällt die statische Berechnung und es können keine Nutzlasten oder Fundamentlasten angegeben werden.

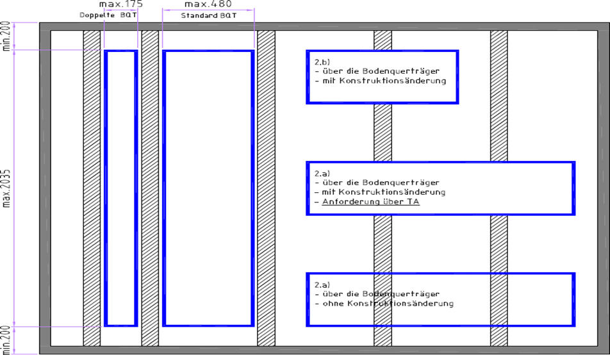

Unten eine Darstellung der möglichen Positionierungen des Bodendurchbruches. Die Blauen Rechtecke zeigen die möglichen Positionen und Ausführungen.

### Optionale Abdeckung

Der rechteckige Bodendurchbruch kann optional mit einem Deckel verschlossen werden.

Der Deckel ist entweder eine Holzspanplatte oder die Bodenplatte inklusive dem Bodenbelag.

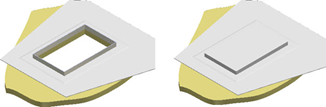

Untere Darstellung eines Deckels mit Holzspanplatte.

Untere Darstellung eines Deckels mit Bodenplatte und Bodenbelag.
